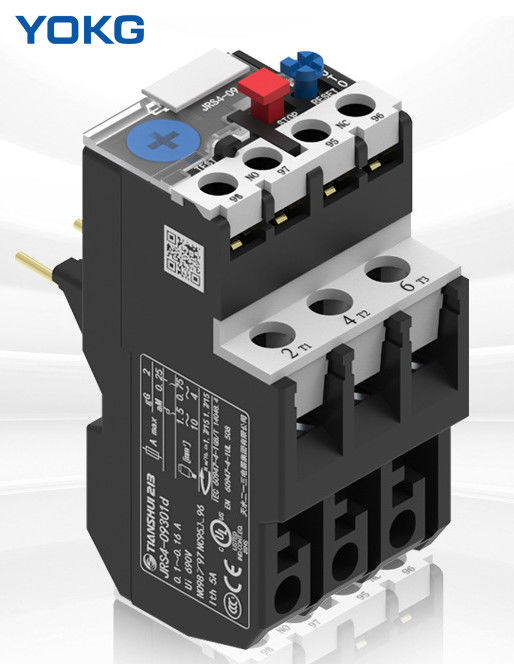

OEM Termal Aşırı Yük Rölesi LR2-D13(JS28) N/O, N/C Aşırı Yük Koruma Rölesi
Başvuru:
LR2-D serisi termik röle, elektrik motoru aşırı yüklendiğinde faz kesintisini korumak için 50Hz veya 60Hz devresinde, anma izolasyon gerilimi 660V, anma akımı 0.1-93A olarak kullanılabilir.
Rölenin farklı mekanizması ve sıcaklık kompanzasyonu vardır ve HC-D serisi AC kontaktöre takılabilir.Doksanlı yıllarda dünyanın en gelişmiş termik rölesidir.
Özellikler:
♦ Ana devrenin temel parametresi
♦ Nominal izolasyon gerilimi 660V
♦ Ayrı ayrı 25,36,93A nominal çalışma akımı
♦ Nominal ayar akımı ve ayarının regülatör contası
♦ Termal bileşenin akımı
♦ Yardımcı devre
♦ Elektrik izolasyonlu bir çift NO ve NC kontağı vardır.
♦ Nominal frekans 50-60Hz
♦ Grup, anma çalışma voltajı kullanın, termik akım ve anma akımı atayın
Tip | Sayı | Ayar Aralığı (A) | Contavtor için |
LR2-D13 | 1301 | 0.10~0.16 | CJX2-09~32 |
1302 | 0.16~0.25 | CJX2-09~32 | |
1303 | 0.25~0.40 | CJX2-09~32 | |
1304 | 0.40~0.63 | CJX2-09~32 | |
1305 | 0.63~1 | CJX2-09~32 | |
1306 | 1~1.6 | CJX2-09~32 | |
1307 | 1.6~2.5 | CJX2-09~32 | |
1308 | 2.5~4 | CJX2-09~32 | |
1310 | 4~6 | CJX2-09~32 | |
1312 | 5.5~8 | CJX2-12~32 | |
1314 | 7~10 | CJX2-18~32 | |
1316 | 9~13 | CJX2-25~32 | |
1321 | 12~18 | CJX2-25~32 | |
1322 | 17~25 | CJX2-32 |
Anahat ve montaj boyutu:
