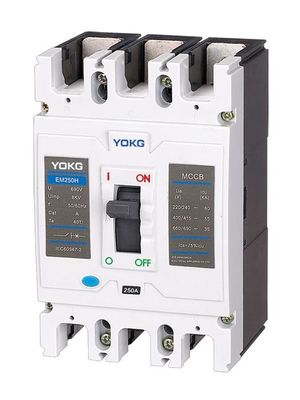

YOKG Kalıp Kutulu Devre Kesici MCCB EM250N 1P, 2P, 3P, 4P Econic
Başvuru:
♦ EM serisi kompakt tip devre kesici AC (50/60) Hz durumunda anma izolasyon gerilimi 500V, anma çalışma gerilimi 690V ile uygulanır ve seyrek olarak değişim için kullanılır.MCCB, devre sistemini ve güç cihazını hasardan korumak için aşırı yük, kısa devre ve düşük voltaj durumunda koruyor.
♦ MCCB, anma sınırlı kısa devre kesme kapasitelerine göre B,N,S,H tiplerine ayrılabilir.
♦ MCCB, kompakt gövdesi, yüksek kesme kapasitesi, kısa ark dökümü ve üstün asismatik işlevi ile avantajlıdır.
♦ MCCB, işareti ile yalıtım işlevine sahiptir"
"
♦ Ürün IEC 60947-2, GB14048.2 ile uyumludur
Normal kurulum koşulları:
♦ Deniz seviyesinden yükseklik: ≤2000m
♦ Ortam ortam sıcaklığı: ≤+40℃, ≥5℃
♦ Nemli havanın etkisine ve tuz sisi, yağ sisi ve sis bakterilerinin etkisine dayanabilir.
♦ Midium içerisinde patlama tehlikesi olmayan ve metal kutu korozyonu, izolasyon gazlarının zarar görmemiş olduğu yerde
ve iletken toz
♦ Yağmur ve kardan zarar gelmez
♦ Kirlilik derecesi: 3
Açma karakteristiği:
| Anma açma akımı (A) | E-manyetik açma akımı (A) | Uyarılar | 1.05In(soğuk)çalışmayan süre(saat) |
1.30In(sıcak)çalışmayan süre(saat) |
| 10≤In≤63 | 10In x (1±20%) | dağıtım türü | ≥1 | ≤1 |
| 63≤In≤100 | 10In x (1±20%) | dağıtım türü | ≥2 | ≤2 |
| 100≤In≤800 | 5In x (1±20%) 10In x (1±20%) |
dağıtım türü | ≥2 | |
| 10≤In≤800 | 12In x (1±20%) | Motor koruma tipi | 1.0In(soğuk) çalışmıyor süre(saat) |
1.20In(sıcak) çalışmıyor süre(saat) |
| ≥2 | ≤2 |
Özellikler:
| kutuplar | 1P,2P,3P,4P | ||
| Elektriksel Özellikler | |||
| Nominal çerçeve seviyesi akımı Inm(A) | 250 | ||
| Anma akımı (A) In | 125,160,180,200,225(250) | ||
| Nominal izolasyon gerilimi Ui (AC V) Ui | 690 | ||
| Nominal darbe dayanım gerilimi (V) Uimp | 8000 | ||
| Nominal çalışma gerilimi Ue (AC V) | 400/415 | ||
| kırma türü | n | S | H |
| Anma sınırlı kısa devre kesme kapasitesi Icu (kA) | 35 | 50 | 65 |
| Nominal çalışma kısa devre kesme kapasitesi Icu (kA) | 35 | 38 | 42.75 |
| izolasyon fonksiyonu | |||
| Hizmet ömrü Mekanik Standart değer | 8500 | ||
| (OC) Elektrik Standart değeri | 1500 | ||
| Bağlantı Ve Kurulum | |||
| Koruma derecesi Her taraf | IP40 | ||
| Kablo terminali | IP20 | ||
| Kablo montajı | Ön arka | ||
| Eklenti montajı | □ | ||
| Kablolama Çekme tertibatı | - | ||
| Ark mesafesi (mm) | 0,≤50 | ||
| Boyutlar (mm) L | 165 | ||
| W |
72/107 | 142 | |
| (G x Y x U) Y | 72 | ||
