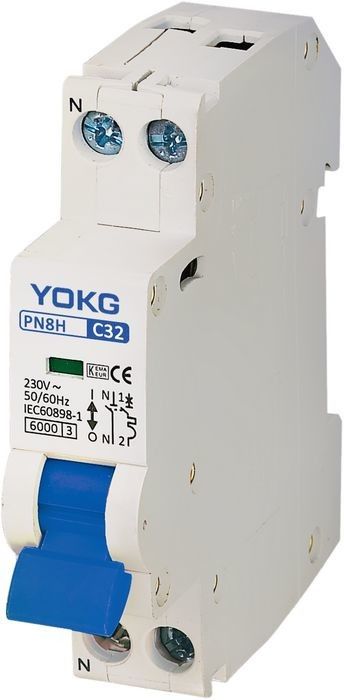

10A, 20A B,C,D Eğrisinde 6KA Küçük Devre Kesici PN8H 1P+N MCB
Başvuru:
♦ Kısa devre koruması
♦ İzolasyon fonksiyonu
♦ Aşırı yük koruması
♦ Kontak pozisyonunun gösterge fonksiyonu
♦ 35 mm Din-ray kurulumunu destekler
♦ Üstten gelen ve alttan giden kablo tipini veya alttan gelen ve üstten giden kablo tipini destekleyin
♦ Elektrikli aksesuarları seçebilme ve MCB durumunun uzaktan göstergesini elde edebilme;kırılma, kapanma ve arıza açma
♦ Elektrikli aksesuarları seçebilme ve MCB'nin düşük voltaj ve aşırı voltaj koruması ve uzak şönt serbest bırakma gerçekleştirebilme
Anlık açma özelliği:
Devre kesici PB8, farklı yüklere sahip dağıtım ve dal devrelerinin korunması için tasarlanmıştır;
♦ Eğri B----Cihaz, mevcut 3 In'de 0,1 saniyede çalışmamalıdır;mevcut 5 In, 0.1S'den daha az çalışmalıdır
♦ Eğri C---- Cihaz mevcut 5 In'de 0,1 saniyede çalışmamalıdır;akımda 10 In, 0.1S'den daha az çalışmalıdır
♦ Eğri D---- Cihaz, mevcut 10 In'de 0,1 saniyede çalışmamalıdır;akımda 20 In, 0.1S'den daha az çalışmalıdır
Aşırı akım çalışma özellikleri:
| Numara. | Anma serbest bırakma akımı (A) | Başlangıç hali | Test akımı | Belirli zaman | Elde edilecek sonuç | Uyarılar |
| 1 | 1～63 | kod durumu | 1.13 İçinde | t ≤ 1 saat | Gezi dışı | |
| 2 | 1～63 | önceki testte | 1,45 İçinde | t ＜ 1 saat | seyahat | 5s içinde sabit olarak belirtilen değere kadar akımın ayarlanması |
| 3 | ≤ 32'de | kod durumu | 2.55 İçinde | 1s ＜t ＜60s | seyahat | |
| ＞ 32'de | kod durumu | 2.55 İçinde | 1s ＜t ＜120s | seyahat | ||
| 4 | 1～63 | kod durumu | 3 İçinde | t ≤0.1s | Gezi dışı | B tipi |
| 1～63 | kod durumu | 5 İçinde | t ＜0.1s | seyahat | B tipi | |
| 1～63 | kod durumu | 5 İçinde | t ≤0.1s | Gezi dışı | C tipi | |
| 1～63 | kod durumu | 10 İçinde | t ＜0.1s | seyahat | C tipi | |
| 1～63 | kod durumu | 10 İçinde | t ≤0.1s | Gezi dışı | D tipi | |
| 1～63 | kod durumu | 20 In | t ＜0.1s | seyahat | D tipi |
Kutup Sayısı:
Boyutlar:
Özellikler:
| kutuplar | 1K+N |
| Elektrik özellikleri | |
| Anma akımı (A) In | 1-40 |
| Nominal frekans (Hz) | 50/60 |
| Nominal çalışma voltajı (V) Ue | 230 |
| Nominal yalıtımlı voltaj (V) Ui | 400 |
| Darbe dayanım gerilimi (KV) Uimp | 4 |
| Anma kısa devre kesme kapasitesi (KA) Icn | 6 |
| Anlık açma tipi | B, C, D |
| Maksimum çalışma voltajı Umax | 240 |
| Minimum çalışma gerilimi Umin | - |
| Dielektrik test voltajı (kv) | 2 |
| Hizmet ömrü Mekanik standart değer | 10000 |
| (OC) Elektrik Standart değeri | 4000 |
| Kontrol ve gösterge: | |
| Şönt bırakma (SHT) | İsteğe bağlı |
| Düşük gerilim serbest bırakma (UVT) | İsteğe bağlı |
| Yardımcı kontak (AUX) | İsteğe bağlı |
| Alarm kontağı (ALT) | İsteğe bağlı |
| Kontak konumu göstergesi | Varsayılan |
| Arıza göstergesi | Hiçbiri |
| Bağlantı ve kurulum: | |
| Ortam sıcaklığı (günlük ortalama ≤35℃ ile) | -5℃～+40℃ |
| Koruma derecesi Her taraf | IP40 |
| Bağlantı terminali | IP20 |
| Tel (㎟) | 10 |
| Bara(㎟) | - |
| Montaj | Kablo |
| Kirlilik derecesi | 2 |
| Termal elemanın (℃) ayarı için referans sıcaklığı | 30 |
| Depolama sıcaklığı (℃) | -25℃～+70℃ |
| Sıkma torku | 2.5 |
| Bağlantı | Üst ve alt |
| Boyutlar(mm) a(1P/2P/3P/4P) | 17.5(1P+N) |
| b(1P/2P/3P/4P) |
87(1K+N) |
| (GxYxL) c(1P/2P/3P/4P) | 77.5(1P+N) |
