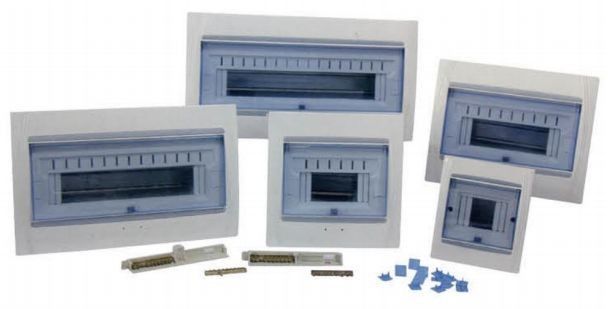

SN Serisi Fabrika 32 Yollu MCB Elektrik Db Dağıtım Kutusu Montajlı Tip
Genel:
SN serisi lüks kutu, iki çeşit gizli montajlı tip ve açık mouted tipe ayrılmıştır.Plastik panelli ve demir tabanlıdır.Kutudaki iki terminal (toprak bağlantısı ve sıfır bağlantı), kullanıcı kablolaması ve yönlendirmesi için kolaydır.Bu ürün, AC 50 Hz, anma gerilimi 220V ve 380V olan modüler terminal devresine uygulanabilir.
Gizli montajlı:
modeli | Boyutlar | ||
L (mm) | G (mm) | Hmm) | |
SN-2-4RA | 137 | 161 | 82 |
SN-4-6RA | 208 | 208 | 95 |
SN-7-9RA | 261 | 208 | 95 |
SN-10-13RA | 334 | 208 | 95 |
SN-14-16RA | 390 | 208 | 95 |
SN-20-26RA | 334 | 416 | 95 |
SN-28-32RA | 390 | 416 | 95 |
Açık monte edilmiş:
modeli | Boyutlar | ||
L (mm) | G (mm) | H (mm) | |
SN-2-4MA | 137 | 161 | 82 |
SN-4-6MA | 208 | 208 | 95 |
SN-7-9MA | 261 | 208 | 95 |
SN-10-13MA | 334 | 208 | 95 |
SN-14-16MA | 390 | 208 | 95 |
SN-20-26MA | 334 | 416 | 95 |
SN-28-32MA | 390 | 416 | 95 |
Model Açıklaması:
Özellikleri:
♦ Süper büyük ve net ışıklı çubukların tasarımı, yumuşak ve zarif ana hatlar.
♦ İnsanlaştırılmış devre sembolleri, kontrol devre kesicisinin seçkin görüntüsü, net ve zarif.
♦ Kılavuz ray pabuç paleti yuvarlak bir deliğe sahiptir, dağıtım kutusunun kapağını düz konuma ayarlayabilir.
