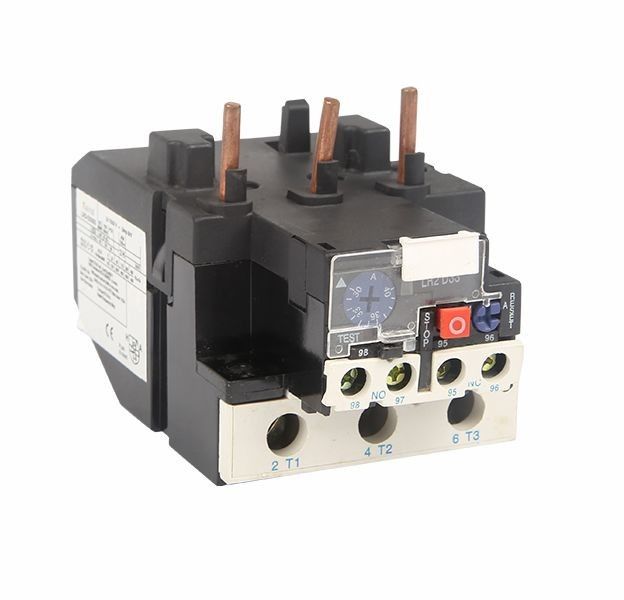

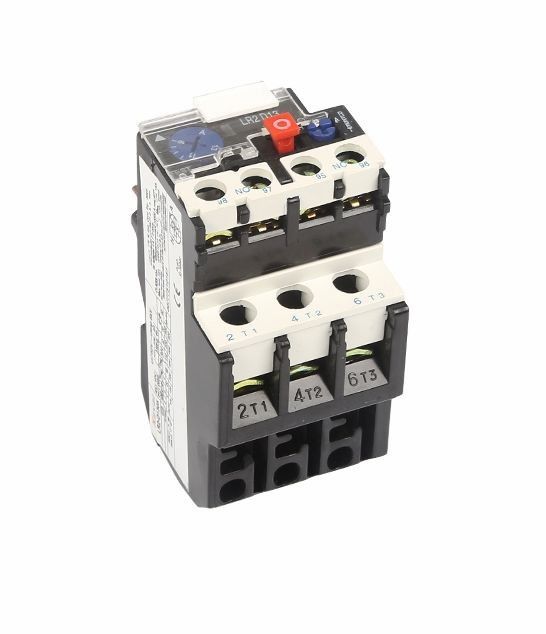

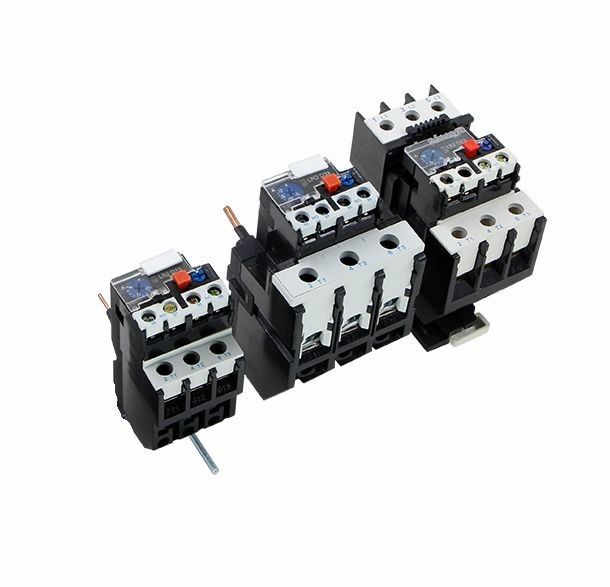

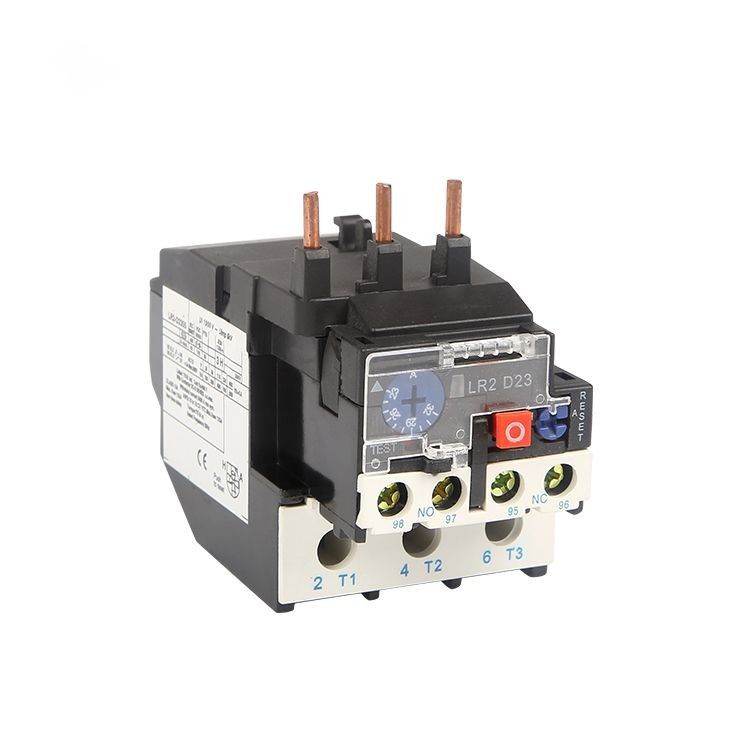

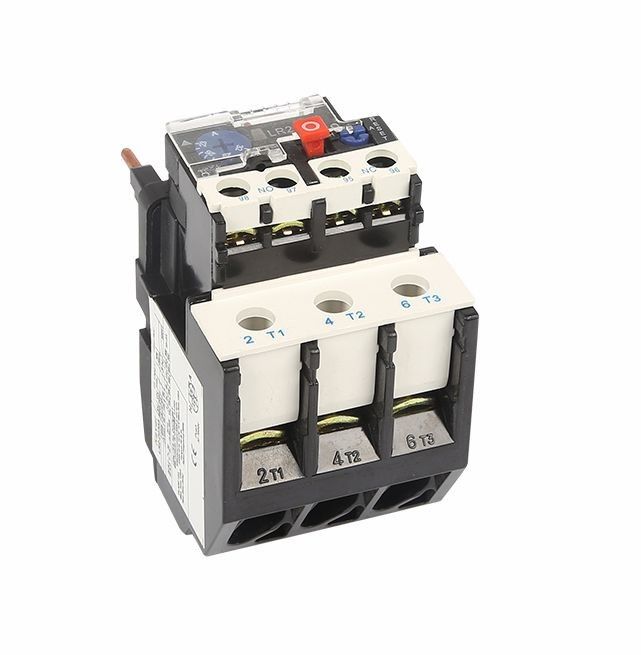

Frekans 50 60hz Açma Seviyesi 25a Motor Aşırı Yük Koruma Rölesi
Başvuru:
LR2-D serisi termik röle, elektrik motoru aşırı yüklendiğinde faz kesintisini korumak için 50Hz veya 60Hz devresinde, anma izolasyon gerilimi 660V, anma akımı 0.1-93A olarak kullanılabilir.
Röle farklı mekanizma ve sıcaklık kompanzasyonuna sahiptir ve LC1-D serisi AC kontaktöre takılabilir.Doksanlı yıllarda dünyanın en gelişmiş termik rölesidir.
A.Ana devrenin temel parametresi
(a). Nominal izolasyon gerilimi 660V.
(b). Nominal çalışma akımı ayrı ayrı 25,36,93A.
(c). Nominal ayar akımı ve ayarının regülatör mührü.
(d).Termal bileşenin akımı(bkz. liste 1)
B. Yardımcı Devre
(a). Elektrik izolasyonlu bir çift NO/ ve N/C kontağı vardır.
(b). Anma izolasyon gerilimi 500V.
(c). Anma frekansı 50-60Hz.
(d).Grubu, anma çalışma voltajını kullanın, termik akımı ve anma akımını atayın.
Hareket Karakteristiği: Üç Fazlı Denge Hareket Süresi
| Numara | Ayar akımının zamanları | Hareket zamanı | Başlangıç koşulu | Ortam sıcaklığı | ||
| 1 | 1.05 | >2 saat | soğuk durum | 20±5oC | ||
| 2 | 1.2 | <2 saat | Isı durumu(1 No'lu testin ardından) | |||
| 3 | 1.5 | <4dk | ||||
| 4 | 7.2 | 10 A | 2s< Tp≤10s | ≤63A | soğuk durum | |
| 10 | 4s< Tp≤10s | >63A | ||||
Faz Kaybeden Hareket Karakteristik
| Numara | Ayar akımının zamanları | Hareket zamanı | Başlangıç koşulu | Ortam sıcaklığı | |
| Herhangi iki faz | başka bir aşama | ||||
| 1 | 1.0 | 0.9 | >2 saat | soğuk durum | 20±5oC |
| 2 | 1.15 | 0 | <2 saat | Isı durumu(1 No'lu testin ardından) |
|
| Tip | Sayı | Ayar aralığı (A) | kontaktör için |
| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.4 | CJX2-09~32 | |
| 1304 | 0,4~0,63 | CJX2-09~32 | |
| 1305 | 0,63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1,6~2,5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| Tip | Termal rölenin anma çalışma akımı | Termal bileşen | ||
| Anma akımı (A) |
Derecelendirilmiş veya ölçeği anma akımı (A) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
| LR2-D1302 | 0.25 | 0.16-0.25 | ||
| LR2-D1303 | 0,4 | 0.25-0.40 | ||
| LR2-D1304 | 0.63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
