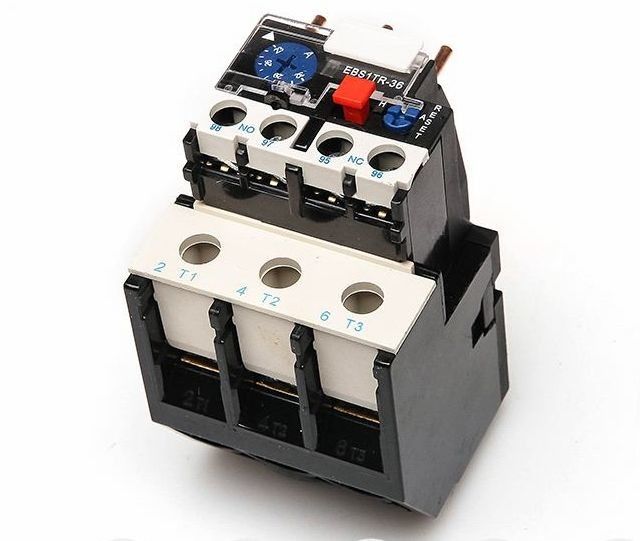

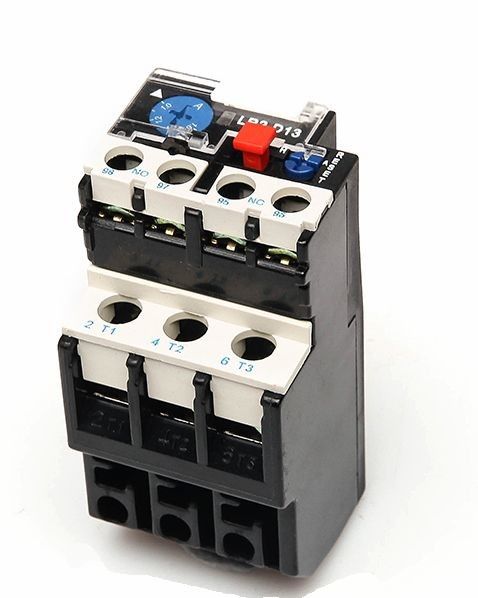

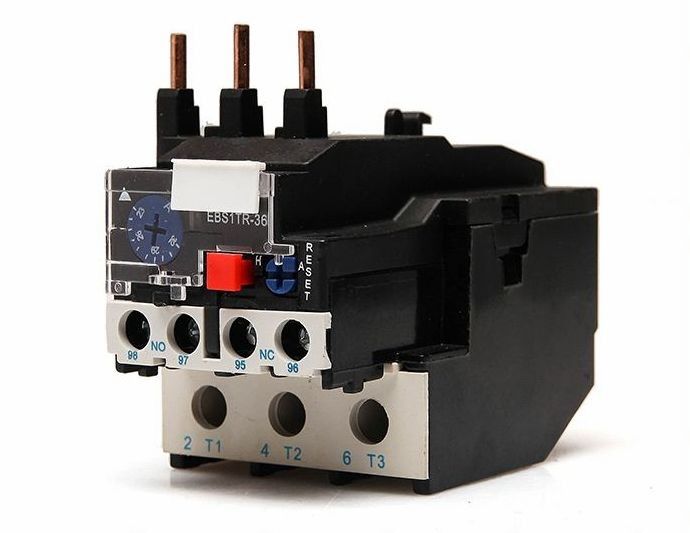

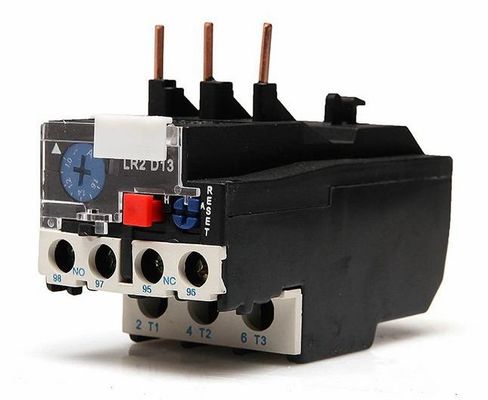

OEM 25amp Tek Fazlı Koruma Rölesi SSR Katı Hal Röleleri
Başvuru:
LR2-D serisi termik röle, elektrik motoru aşırı yüklendiğinde faz kesintisini korumak için 50Hz veya 60Hz devresinde, anma izolasyon gerilimi 660V, anma akımı 0.1-93A olarak kullanılabilir.
Röle farklı mekanizma ve sıcaklık kompanzasyonuna sahiptir ve LC1-D serisi AC kontaktöre takılabilir.
A. Ana devrenin temel parametresi
(a).Nominal izolasyon gerilimi 660V.
(B).Nominal çalışma akımı 25,36,93A ayrı.
(C).Nominal ayar akımı ve ayarının regülatör contası.
(NS).Termal bileşenin akımı(bkz. liste 1)
B. Yardımcı Devre
(a).Elektrik izolasyonlu bir çift NO/ ve N/C kontağı vardır.
(B).Anma yalıtım gerilimi 500V.
(C).Anma frekansı: 50-60Hz.
(NS).Grup, anma çalışma voltajı kullanın, termal akım ve anma akımı atayın.
Özellikler:
Tip | Sayı | Ayar aralığı (A) | kontaktör için |
LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
1302 | 0.16~0.25 | CJX2-09~32 | |
1303 | 0.25~0.4 | CJX2-09~32 | |
1304 | 0,4~0,63 | CJX2-09~32 | |
1305 | 0,63~1 | CJX2-09~32 | |
1306 | 1~1.6 | CJX2-09~32 | |
1307 | 1,6~2,5 | CJX2-09~32 | |
1308 | 2.5~4 | CJX2-09~32 | |
1310 | 4~6 | CJX2-09~32 | |
1312 | 5.5~8 | CJX2-09~32 | |
1314 | 7~10 | CJX2-09~32 | |
1316 | 9~13 | CJX2-09~32 | |
1321 | 12~18 | CJX2-09~32 | |
1322 | 17~25 | CJX2-32 | |
LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
2355 | 30~40 | CJX2-09~32 | |
LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
3353 | 23~32 | CJX2-09~32 | |
3355 | 30~40 | CJX2-09~32 | |
3357 | 37~50 | CJX2-09~32 | |
3359 | 48~65 | CJX2-09~32 | |
3361 | 55~70 | CJX2-09~32 | |
3363 | 63~80 | CJX2-09~32 | |
3365 | 80~93 | CJX2-95 | |
LR2-D43 | 4365 | 80~104 | CJX2-95 |
4367 | 95~120 | CJX2-95~115 | |
4369 | 110~140 | CJX2-115 |
Tip | Termal rölenin anma çalışma akımı | Termal bileşen | ||
Anma akımı (A) |
Derecelendirilmiş veya ölçeği anma akımı (A) |
|||
LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
LR2-D1302 | 0.25 | 0.16-0.25 | ||
LR2-D1303 | 0,4 | 0.25-0.40 | ||
LR2-D1304 | 0.63 | 0.40-0.63 | ||
LR2-D1305 | 1 | 0.63-1.0 | ||
LR2-D1306 | 1.6 | 1.0-1.6 | ||
LR2-D13x6 | 2 | 1.25-2.0 | ||
LR2-D1307 | 2.5 | 1.6-2.5 | ||
LR2-D1308 | 4 | 2.5-4.0 | ||
LR2-D1310 | 6 | 4.0-6.0 | ||
LR2-D1312 | 8 | 5.5-8.0 | ||
LR2-D1314 | 10 | 7.0-10.0 | ||
LR2-D1316 | 13 | 9.0-13.0 | ||
LR2-D1321 | 18 | 12.0-18.0 | ||
LR2-D1322 | 25 | 17.0-25.0 | ||
LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
LR2-D2355 | 36 | 28.0-36.0 | ||
LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
LR2-D3355 | 40 | 30.0-40.0 | ||
LR2-D3357 | 50 | 37.0-50.0 | ||
LR2-D3359 | 65 | 48.0-65.0 | ||
LR2-D3361 | 70 | 55.0-70.0 | ||
LR2-D3363 | 90 | 63.0-80.0 | ||
LR2-D3365 | 93 | 80.0-93.0 |
