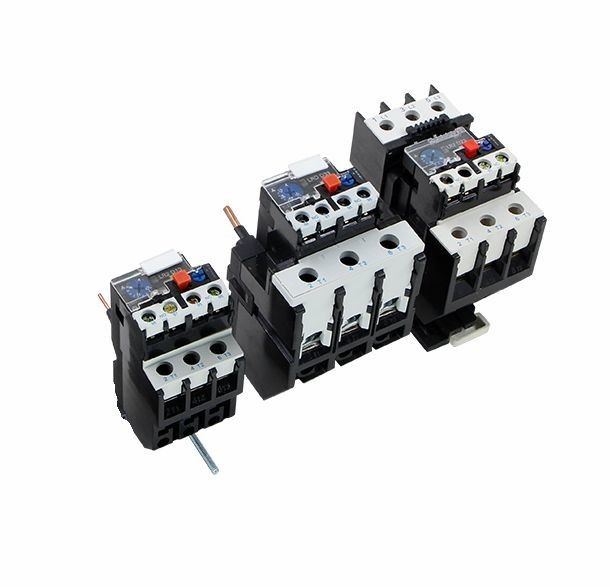

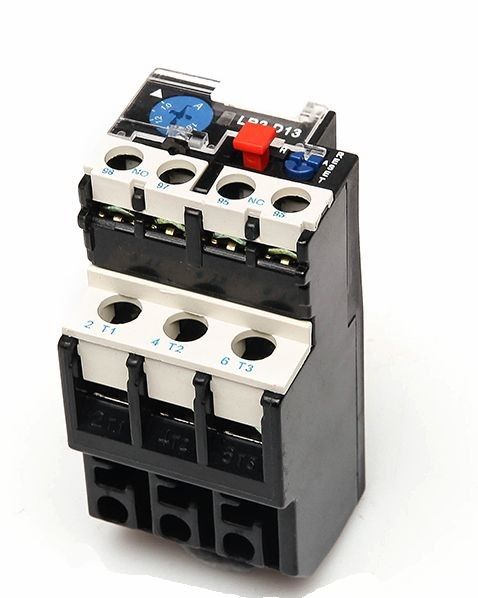

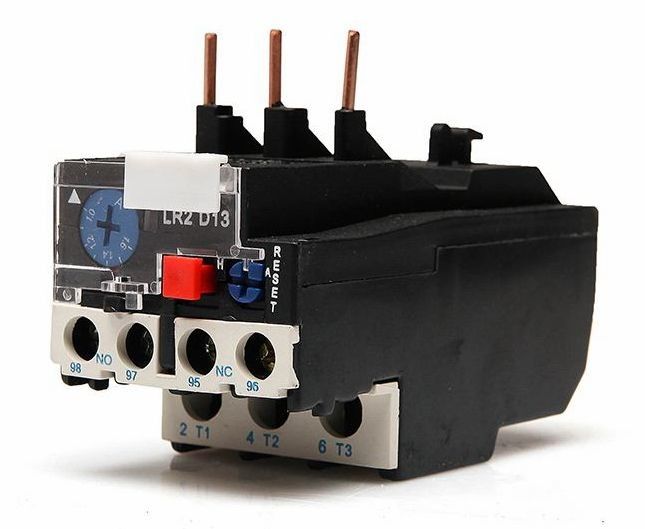

LR2 Koruyucu Aşırı Yük Termik Röle 25A 36A 93A 240 Volt Elektrik Anahtarı
Başvuru:
LR2-D serisi termik röle, elektrik motoru aşırı yüklendiğinde faz kesintisini korumak için 50Hz veya 60Hz devresinde, anma izolasyon gerilimi 660V, anma akımı 0.1-93A olarak kullanılabilir.
Rölenin farklı mekanizması ve sıcaklık kompanzasyonu vardır ve HC-D serisi AC kontaktöre takılabilir.Doksanlı yıllarda dünyanın en gelişmiş termik rölesidir.
Özellikler:
* Ana devrenin temel parametresi
* Nominal izolasyon gerilimi 660V
* Anma çalışma akımı 25,36,93A ayrı
* Nominal ayar akımı ve ayarının regülatör contası
* Termal bileşenin akımı
* Yardımcı devre
* Elektrik izolasyonlu bir çift NO ve NC kontağı vardır.
* Anma frekansı 50-60Hz
* Grup, anma çalışma voltajı kullanın, termal akım ve anma akımı atayın
Hareket Karakteristiği: Üç Fazlı Denge Hareket Süresi
| Numara | Ayar akımının zamanları | Hareket zamanı | Başlangıç koşulu | Ortam sıcaklığı | ||
| 1 | 1.05 | >2 saat | soğuk durum | 20±5oC | ||
| 2 | 1.2 | <2 saat | Isı durumu(1 No'lu testin ardından) | |||
| 3 | 1.5 | <4dk | ||||
| 4 | 7.2 | 10 A | 2s< Tp≤10s | ≤63A | soğuk durum | |
| 10 | 4s< Tp≤10s | >63A | ||||
Faz Kaybeden Hareket Karakteristik
| Numara | Ayar akımının zamanları | Hareket zamanı | Başlangıç koşulu | Ortam sıcaklığı | |
| Herhangi iki faz | başka bir aşama | ||||
| 1 | 1.0 | 0.9 | >2 saat | soğuk durum | 20±5oC |
| 2 | 1.15 | 0 | <2 saat | Isı durumu(1 No'lu testin ardından) |
|
| Tip | Sayı | Ayar Aralığı (A) | Contavtor için |
| LR2-D13 | 1301 | 0.10~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.40 | CJX2-09~32 | |
| 1304 | 0.40~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
Anahat ve montaj boyutu:
