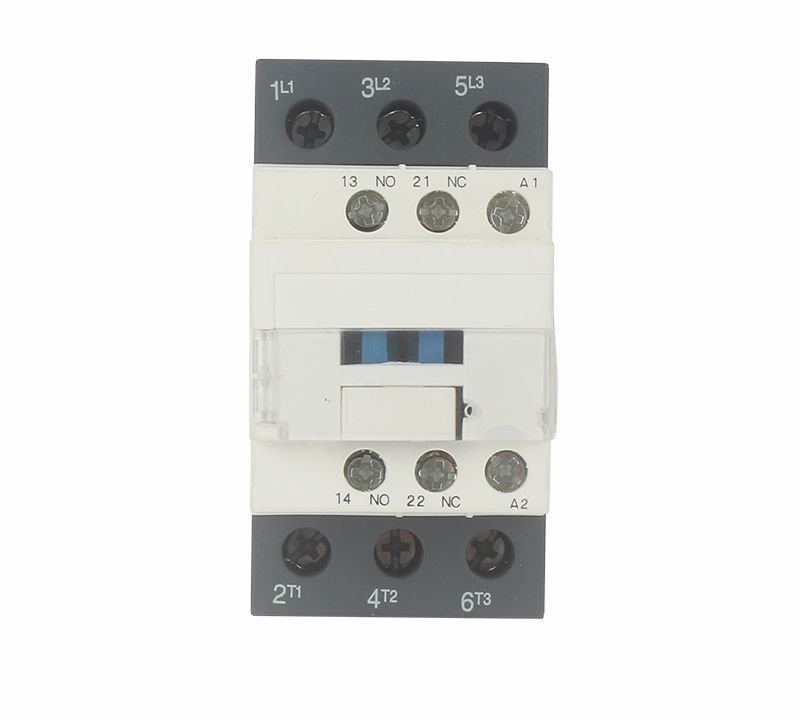

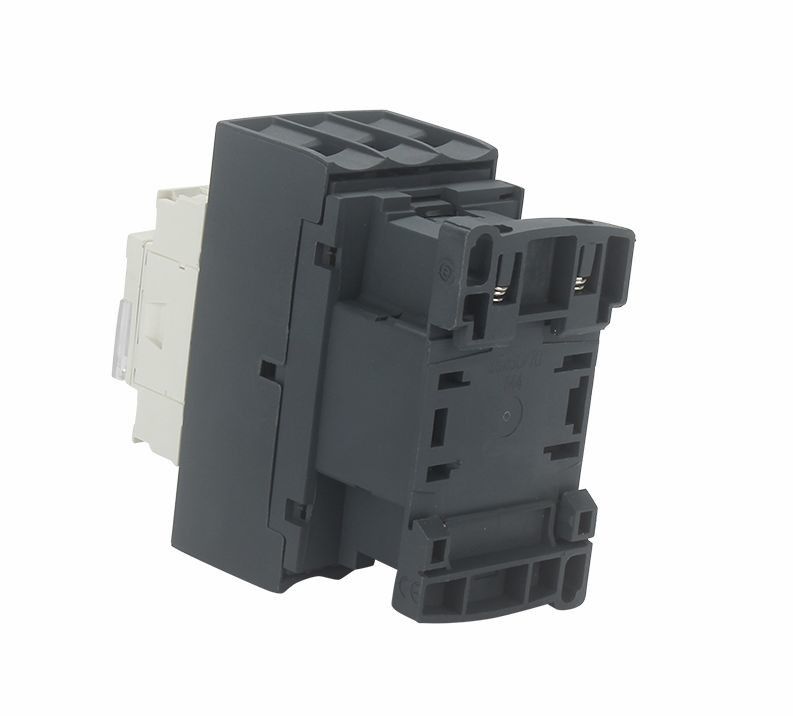

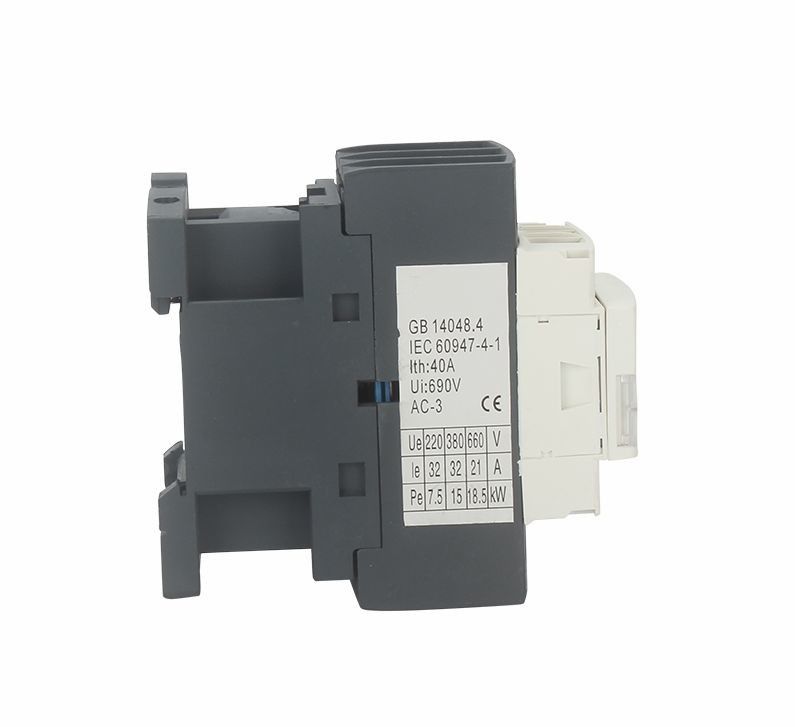

20A 25amp 40 Amp'de OEM Logo Elektrik AC Manyetik Kontaktör Kompresör Kontaktörü
Başvuru:
SC1 serisi AC kontaktör (bundan böyle kontaktör olarak anılacaktır), 690V AC 50 HZ veya 60 HZ anma gerilimine, 95A'e kadar anma akımına kadar olan devrelerde AC motorun yapılması, kesilmesi, sık sık çalıştırılması ve kontrol edilmesi için uygundur.
Bu seri kontaktör GB 14048, IEC60947-4-1 ile uyumludur
Model ve Etki:
Ana parametreler ve Teknik Performans:
| Tip | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Nominal ısıtma akımı (A) | 20 | 20 | 25 | 32 | 40 | ||
| Nominal izolasyon gerilimi (V) | 690 | ||||||
| Nominal darbe dayanım gerilimi (KV) | 6 | ||||||
| Nominal üretim kapasitesi | 10 le | ||||||
| Anma kesme kapasitesi | 8le | ||||||
| kutuplar | 3 | ||||||
| Yardımcı kontak | 1NA + 1NK | ||||||
| Kısa süreli dayanma akımı (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Nominal çalışma akımı (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Faz 3'ün AC-3 kapasitesi sincap kafesli motor (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Çalışma frekansı (kez/saat) | elektrik ömrü | 1200 | 600 | ||||
| mekanik ömür | 3600 | ||||||
| AC-3 Elektrik ömrü (10000/kez) | 100 | 100 | 100 | 100 | 80 | ||
| Mekanik ömür (10000/kez) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Donanımlı sigorta tipi | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Nominal kontrol besleme gerilimi Us(V) | 50/60Hz | 12～480 | |||||
| çalışma aralığı | İçeri çekmek | (%85～%110)Bize +40℃ | |||||
| serbest bırakma | (%20~75%)Bize -5℃ | ||||||
| Ac bobin ortalama gücü(VA) | Başlangıç | 70 | 110 | ||||
| tutmak | 8 | 11 | |||||
| Güç verimliliği sınıfı | 3. sınıf | ||||||
| Termal kayıp (W) | 2～3 | 3～4 | |||||
| Çalıştırma süresi (ms) | Kapat | 12～35 | |||||
| Kırmak | 5～20 | ||||||
| Ana devre kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1.5～6 | 1.5～10 | 2.5～10 |
| 2 çubuk | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 çubuk | 1～2,5 | 1～2,5 | 1～4 | 1～4 | 1.5～6 | ||
| Sert tel (㎟) | 1 çubuk | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 1.5～10 | |
| 2 çubuk | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| Sabitleme vidası boyutu | M3.5 | M4 | |||||
| Sıkma sıkma torku (Nm) | 0,8 | 1.2 | |||||
| Kontrol döngüsü kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 çubuk | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Sert tel (㎟) | 1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Sabitleme vidası boyutu | M3.5 | ||||||
| Sıkma sıkma torku (Nm) | 0,8 | ||||||
Çalışma ve Kurulum Durumu:
♦ Ortam sıcaklığı: -5℃--+40℃
♦ Rakım: ≤ 2000m;
♦ Kirlilik derecesi: Sınıf 3
♦ Kurulum kategorisi:III
♦ Koruma derecesi: IP20
♦ Kurulum koşulu: kurulum tarafı ile dikey taraf arasındaki eğim açısı ±5℃'den fazla olmamalıdır.
♦ Darbe ve titreşim: kontaktör, belirgin bir sarsıntı, darbe ve titreşimin olmadığı koşullarda kurulmalı ve çalıştırılmalıdır.
Yapı özelliği:
♦ Toz kapağı tasarımı, daha iyi güvenlik, güvenilirlik ve daha uzun hizmet ömrü
♦ Yardımcı kontak bloğu, zaman rölesi ve akım sınırlı kontak bloğu ve termik röle ile kurulabilir, daha sonra diğer türev ürünler olabilir;
♦ Küçük hacim, hafiflik, daha az güç kaybı, uzun ömür ve emniyet ve güvenilirlik vb;
♦ 1NA yardımcı kontak veya 1NK yardımcı kontak (32A'dan az) ve 1NA yardımcı kontak+1NK yardımcı kontak (40A'dan fazla) ile donatılabilir.Ayrıca F4 yardımcı kontaktör bloğu (2 blok veya 4 blok);
♦ Montaj için vida kullanmaya ek olarak, kontaktör 35mm'lik (SC1-09~95) standart montaj rayı ve 75mm'lik (SC1-40~95) standart montaj rayı ile sıkılabilir.

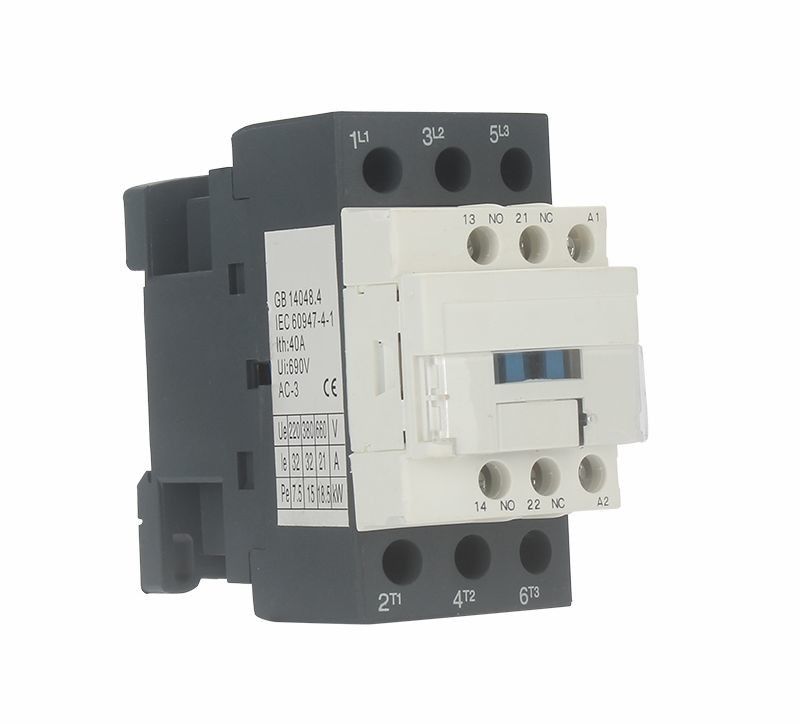

Görünüm ve Kurulum Boyutu:
Kurulum boyutu:
| Tip | bir maksimum | B maks | C maks | a | B | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
