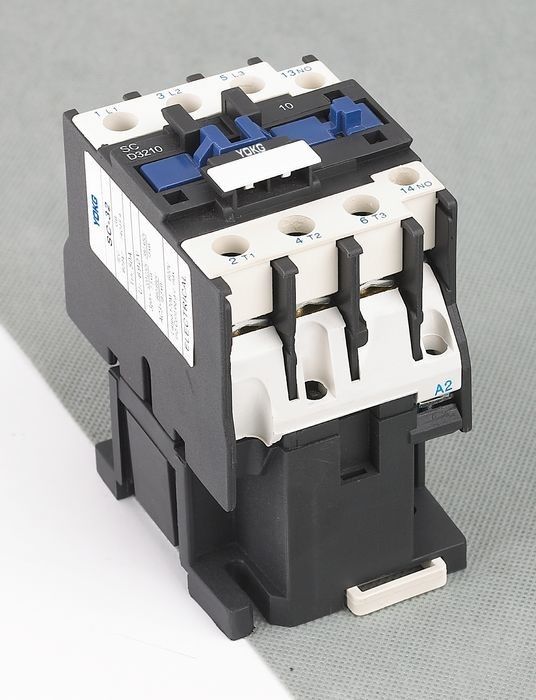

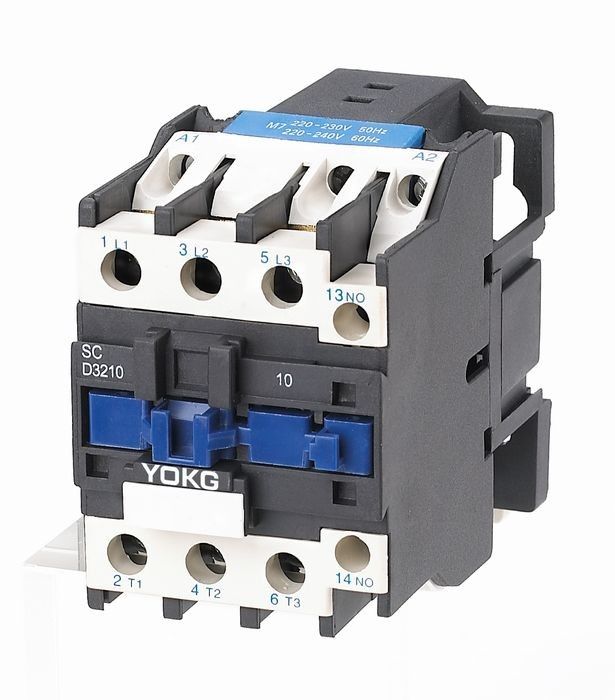

Alçak Gerilim AC Elektrik Kontaktör Anahtarı SC32 50A 690V 3 kutuplu 1NA veya 1NK
Uygulama:
SC serisi AC kontaktör (bundan böyle kontaktör olarak anılacaktır), 690V AC 50 HZ veya 60 HZ anma gerilimine, 95A'e kadar anma akımına kadar olan devrelerde AC motorun yapılması, kesilmesi, sık sık çalıştırılması ve kontrol edilmesi için uygundur.Termik röle ile birlikte, aşırı yük devrelerini korumak için elektromanyetik yolverici olur.
Bu seri kontaktör GB 14048, IEC60947-4-1 ile uyumludur
Genel:
Ortam hava sıcaklığı: ≤-5℃--+40℃
Rakım: ≤ 2000m;
Kirlilik derecesi: Sınıf 3
Kurulum kategorisi:III
Koruma derecesi: IP20
Özellik: Küçük hacimli, hafif, daha az güç kaybı, uzun ömür, güvenli ve güvenilirlik
Uygulama: Yardımcı kontak bloğu, zaman rölesi, akım sınırlı kontak bloğu, termik röle vb.
Kurulum: 35mm din rayı (SC09~95), 75MM dil rayı (SC40~95), vidalar
Model ve Etki:
Ana parametreler ve Teknik Performans:
| Tip | SC32 | ||
| Nominal ısıtma akımı (A) | 50 | ||
| Nominal izolasyon gerilimi (V) | 690 | ||
| Nominal darbe dayanım gerilimi (KV) | 6 | ||
| Nominal üretim kapasitesi | 10 le | ||
| Anma kesme kapasitesi | 8le | ||
| Polonyalılar | 3 | ||
| Yardımcı kontak | HAYIR/NK | ||
| Kısa süreli dayanma akımı (A) | 10S | 256 | |
| Nominal çalışma akımı (A) | 380V | AC-3 | 32 |
| AC-4 | 12 | ||
| 660V | AC-3 | 21 | |
| AC-4 | 7.5 | ||
| Faz 3'ün AC-3 kapasitesi sincap kafesli motor (AC-3) KW |
220V | 7.5 | |
| 380V | 15 | ||
| 660V | 18.5 | ||
| Çalışma frekansı (kez/saat) | elektrik ömrü | AC-3 | 600 |
| AC-4 | 300 | ||
| mekanik ömür | 3600 | ||
| Elektrik ömrü (10000/kez) | AC-3 | 80 | |
| AC-4 | 20 | ||
| Mekanik ömür (10000/kez) | 800 | ||
| Donanımlı sigorta tipi | RT16-50 | ||
| Nominal kontrol besleme gerilimi Us(V) | 50/60Hz | 12~480 | |
| çalışma aralığı | İçeri çekmek | (%85~110%)Bize +40℃ | |
| serbest bırakma | (%20~75%)Bize -5℃ | ||
| Ac bobin ortalama gücü(VA) | Başlangıç | 110 | |
| tutmak | 11 | ||
| Güç verimliliği sınıfı | 3. sınıf | ||
| Termal kayıp (W) | 3~4 | ||
| Çalıştırma süresi (ms) | Kapat | 12~25 | |
| Kırmak | 5~20 | ||
| Ana devre kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 2.5～10 |
| 2 çubuk | 2.5～10 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～10 | |
| 2 çubuk | 1.5～6 | ||
| Sert tel (㎟) | 1 çubuk | 1.5～10 | |
| 2 çubuk | 2.5～10 | ||
| Sabitleme vidası boyutu | M4 | ||
| Sıkma sıkma torku (Nm) | 1.2 | ||
| Kontrol döngüsü kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 |
| 2 çubuk | 1～4 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | |
| 2 çubuk | 1～2,5 | ||
| Sert tel (㎟) | 1 çubuk | 1～4 | |
| 2 çubuk | 1～4 | ||
| Sabitleme vidası boyutu | M3.5 | ||
| Sıkma sıkma torku (Nm) | 0,8 |
||
Kurulum boyutu:
| bir maksimum | B maks | C maks | a | B | ∅ |
| 57 | 86 | 100 | 40 | 48 | 4.5 |
