Ürün ayrıntıları:
|
| bobin: | AC | Uygulama: | ev, oteller, apartman |
|---|---|---|---|
| Ana devre değerlendirmesi: | 63A | Koruma derecesi: | IP20 |
| Voltaj: | 24V, 48V, 110V, 230V | Çalışma sıcaklığı: | -5°C ~+60°C |
| Vurgulamak: | 63 amp Minyatür Ev AC Kontaktör,Ev AC Kontaktör 63amp IP20,2 Faz 1no 1nc kontaktör IP20 |
||

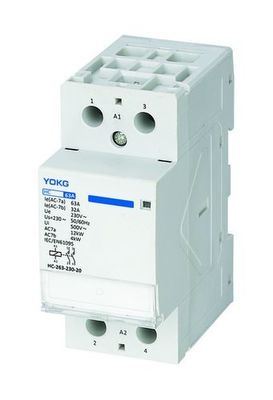

2 Faz 1NA 1NK Minyatür Kontaktör 63amp Elektrik Kontaktörleri
Uygulama:
HC Serisi ev tipi elektrik kontaktörleri, ev aletleri ve benzeri kullanımları düşük mikro yükü kontrol etmek için uygundur, ayrıca kontrol gücü azaltılacak ev motorlarının yüklenmesini kontrol etmek için uygundur, Ürünler aile, otel, apartman vb. yerler için kullanılır ve olabilir gerçekleştirilmiş otomatik fonksiyon.
Model ve Tanım:
Koşullar ve Kurulum Durumu:
♦ Ortam hava sıcaklığı: -5～+40℃, Ortalama 24 saat içinde +35℃'den fazla değil.
♦ Rakım(m): 2000 metreyi geçemez
♦ Atmosferik koşullar: En yüksek sıcaklık +40℃ olduğunda, havanın bağıl nemi %50'den yüksek olmamalıdır.Daha yüksek bağıl neme daha düşük sıcaklıkta izin verilmelidir, örneğin 20 ℃ olduğunda %90 nem.Sıcaklık değişimlerinden dolayı ara sıra yoğuşma meydana geldiğinde özel önlemler alınmalıdır.
♦ Kirlilik derecesi: 2. Sınıf
♦ Kurulum kategorisi: II
♦ Montaj: Din rayı üzerinde TH35-7.5 montaj rayı montajı
♦ Koruma derecesi: IP20
Genel:
Elektrik sınıfı: 25A,40A,63A,100A'ya kadar Kullanım kategorisi: AC-1, AC-7a, AC-7b
Standart: IEC/EN 61095 Elektrik ömrü 100.000, Mekanik ömür 1.000.000
HC-225/HC-240/HC-263: Ue=230V～ HC-425/HC-440/HC-463: Ue=400V～
Çalışma Aralığı:
Kontaktör %85 Us ile %110 Us arasındaki herhangi bir değerde güvenilir bir şekilde çekecektir.%110 Us maksimum değerdir ve %85Us maksimum değerdir.
Kontaktör %75 Us ile %20 Us arasında tamamen bırakacak ve kopacaktır.20% Us maksimum değerdir ve 75%Us minimum değerdir.
Atanan operasyon performansı:
| Yapma ve kırma koşulu | ||||||
| Kullanım kategorisi | BenceC/Bencee | senr/sene | çünkü Φ | zaman yapmak (a) s |
zaman aralığı s |
operasyon döngüsü zamanlar |
| AC-7a | 1.0 | 1.05 | 0.80 | 0.05 | 10 | 30 000 |
| AC-7b | (C) | (B) | 0.45 | 0.05 | 10 | 30 000 |
| (a) Kontak tekrar kesilmeden önce tamamen kapandıysa, yapma süresinin 0,05 saniyeden az olmasına izin verilir. (b) Ur/Ue=1.0 işlemini yapmak için, Ur/Ue=0.17 işlemini kesmek için (c) Ic/Ie=6.0 işlemini yapmak için, Ic/Ie=1.0 işlemini kırmak için |
||||||
Yapma ve kırma Kapasitesi:
| Yapma ve kırma koşulu | ||||||
| Kullanım kategorisi | BenceC/Bencee | senr/sene | çünkü Φ | zaman yapmak (a) s |
zaman aralığı s |
operasyon döngüsü zamanlar |
| AC-7a | 1.5 | 1.05 | 0.80 | 0.05 | 10 | 50 |
| AC-7b | 8 | 1.05 | 0.45 | 0.05 | 10 | 50 |
Mekanik ömür:
Mekanik ömür: 1 milyon kez, saat başına çalışma döngüsü 300 kez.
Elektrik ömrü:
Elektrik ömrü: 100.000 kez, günde maksimum çalışma döngüsü 100 kez.
Ürün:% s:
♦ Kontaktörler, yeni yapılı, küçük hacimli modüler kontrol cihazlarıdır.Karakteristik özelliği, din-ray kurulumu, modüler boyut, güzel tasarım ve güvenliktir.Aydınlatma kutusunda inversiyon yapısı uygulayabilir ve mini devre kesici ile kombine edilebilir.
♦ Güvenlik endeksini artıran iyi yalıtım malzemesi uygular.
♦ İyi bir görünüme ve düşük gürültüye sahiptir ve otel ve hastane vb. için uygundur.

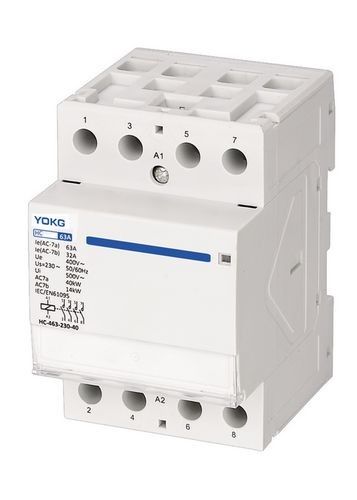

HC Ana Kontaktör Sipariş Kodu:
| 63A | 2P | 4P |
| 24V | HC-263-24-10 | HC-463-24-30 |
| HC-263-24-20 | HC-463-24-40 | |
| HC-263-24-11 | HC-463-24-31 | |
| HC-263-24-02 | HC-463-24-22 | |
| HC-463-24-04 | ||
| 48V | HC-263-48-10 | HC-463-48-30 |
| HC-263-48-20 | HC-463-48-40 | |
| HC-263-48-11 | HC-463-48-31 | |
| HC-263-48-02 | HC-463-48-22 | |
| HC-463-48-04 | ||
| 110V | HC-263-110-10 | HC-463-110-30 |
| HC-263-110-20 | HC-463-110-40 | |
| HC-263-110-11 | HC-463-110-31 | |
| HC-263-110-02 | HC-463-110-22 | |
| HC-463-110-04 | ||
| 230V | HC-263-230-10 | HC-463-230-30 |
| HC-263-230-20 | HC-463-230-40 | |
| HC-263-230-11 | HC-463-230-31 | |
| HC-263-230-02 | HC-463-230-22 | |
| HC-463-230-04 |
