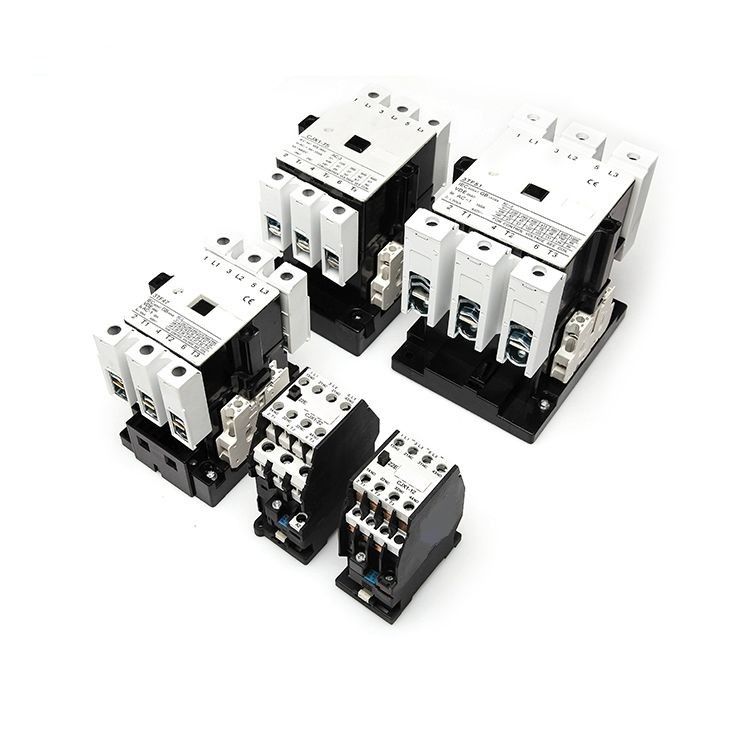

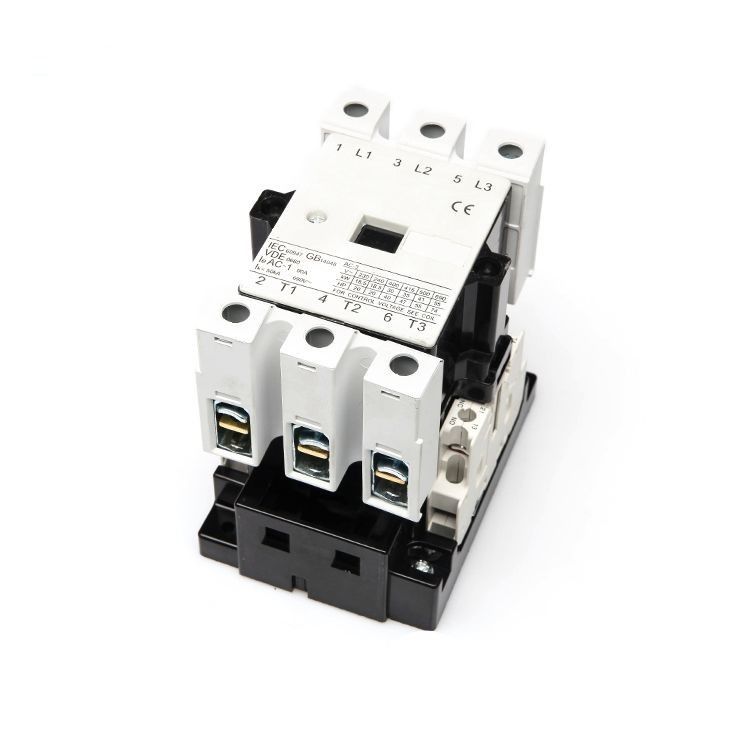

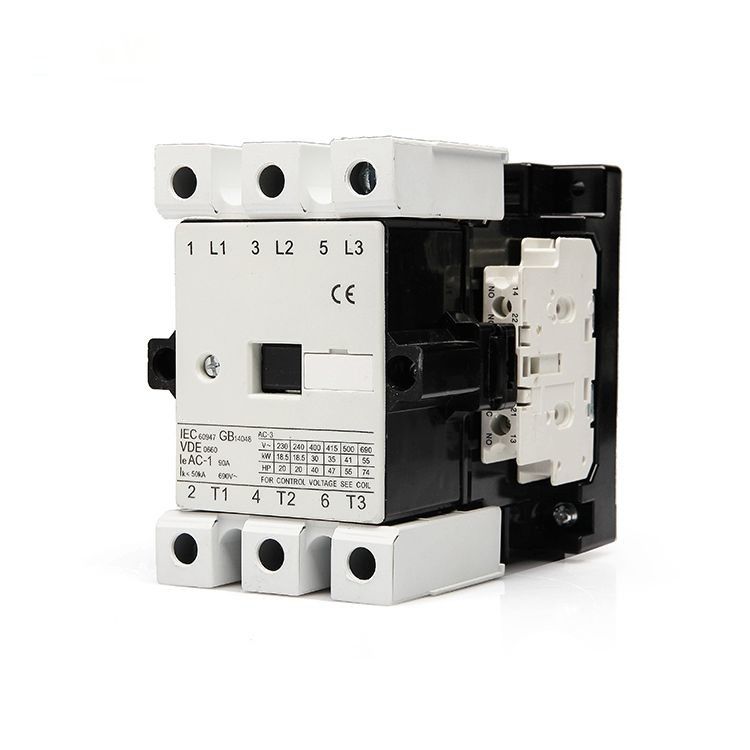

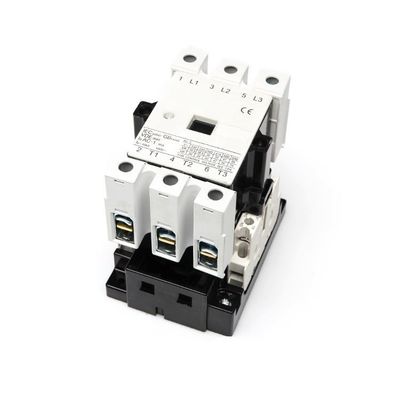

100 Amp Ac Elektrik Kontaktörü 400 Vac Çift Ara Elektrik Kontaktörü
Ana parametreler ve Teknik Performans:
| Tip |
SFC46 |
SFC47 |
SFC48 |
SFC49 |
SFC50 |
SFC51 |
| Nominal ısıtma akımı (A) |
80 |
90 |
100 |
100 |
160 |
160 |
| Nominal izolasyon gerilimi (V) |
690 |
| Nominal darbe dayanım gerilimi (KV) |
6 |
| Nominal üretim kapasitesi |
10 le |
| Anma kesme kapasitesi |
8le |
| kutuplar |
3 |
| Yardımcı kontak |
2NA+2NK |
2NA+2NK |
2NA+2NK |
2NA+2NK |
2NA+2NK |
2NA+2NK |
| Kısa süreli dayanma akımı (A) |
10S |
360 |
504 |
600 |
680 |
880 |
1120 |
Nominal çalışma akımı (A) |
380V |
AC-3 |
45 |
63 |
75 |
85 |
110 |
140 |
| AC-4 |
24 |
28 |
34 |
42 |
54 |
68 |
Kontrol edilebilir motor gücü (KW)
50Hz |
AC-3 |
220V |
15 |
18.5 |
22 |
26 |
37 |
43 |
| 380V |
22 |
30 |
37 |
45 |
55 |
75 |
| 500V |
30 |
41 |
50 |
59 |
76 |
98 |
| 660V |
39 |
55 |
67 |
67 |
100 |
100 |
| AC-4 |
380V |
12 |
14 |
17 |
21 |
27 |
35 |
| 660V |
20.8 |
24.3 |
29,5 |
36 |
46.9 |
60 |
| Çalışma frekansı (kez/saat) |
AC-3 |
600 |
600 |
600 |
600 |
600 |
600 |
| AC-4 |
300 |
300 |
300 |
300 |
300 |
300 |
| Elektrik ömrü (10000/kez) |
AC-3 |
60 |
60 |
60 |
60 |
60 |
60 |
| AC-4 |
15 |
15 |
10 |
10 |
10 |
10 |
| Mekanik ömür (10000/kez) |
800 |
800 |
600 |
600 |
600 |
600 |
| Çekici Bobin çalışma voltajı toleransı (AC) |
(%85～%110)Bize +40℃ |
| Çekici Bobin güç tüketimi |
(VA) tutmak |
17 |
17 |
32 |
32 |
39 |
39 |
| Alış (VA) |
183 |
183 |
330 |
330 |
550 |
550 |
| Yardımcı kontak konvansiyonel termal akım(A) |
10 |
10 |
10 |
10 |
10 |
10 |
| Yardımcı kontak anma yalıtım gerilimi (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| Yardımcı kontak nominal çalışma akımı (A) |
AC-15 |
380V |
4 |
4 |
4 |
4 |
4 |
4 |
| 220V |
6 |
6 |
6 |
6 |
6 |
6 |
| DC-13 |
110V |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
| 220V |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
Çalışma ve Kurulum Durumu:
♦ Ortam hava sıcaklığı: -5℃--+40℃ ve 24 saat içinde ortalama +35℃'den fazla değil;
♦ Rakım: ≤ 2000m;
♦ Klima: en yüksek sıcaklık +40℃ olduğunda, havanın bağıl nemi %50'ye kadar değildir, ancak daha düşük sıcaklıkta daha yüksek neme izin verilir.20℃'de %90 nem gibi.Kondensat çiy, daha düşük sıcaklıkta dikkate alınmalıdır;
♦ Kirlilik derecesi: Sınıf 3
♦ Kurulum kategorisi:III
♦ Koruma derecesi: IP20
♦ Kurulum koşulu: kurulum tarafı ile dikey taraf arasındaki eğim açısı ±5℃'den fazla olmamalıdır.
♦ Darbe ve titreşim: kontaktör, belirgin bir sarsıntı, darbe ve titreşimin olmadığı koşullarda kurulmalı ve çalıştırılmalıdır.
Yapı özelliği:
♦ Elektrik çarpmasına karşı emniyetli tasarım, daha güvenli ve güvenilir
♦ Küçük hacimli, hafif, ark odasının özelliği kapalı, küçük elektrik ark mesafesi
♦ Ark söndürücü yapı yenidir, kontakların aşınması küçüktür ve uzun bir elektrik ömrüne sahiptir.
♦ Mıknatısın çalışması, iyi güvenilirlik, dayanıklı darbe, yorgunluk ve benzeri önemli avantajlar gibi birçok avantaja sahiptir.
♦ Kontağın iki çift normal açık ve kapalı yardımcı kontağı vardır, ayrıca daha fazla yardımcı kontağa monte edilebilir.
♦ Vidalarla sıkmak dışında kontaktör, 35 mm uzunluğunda standart montaj rayı ile sıkılabilir.
Görünüm ve Kurulum Boyutu:
Kurulum boyutu:
| Tip |
bir maksimum |
B maks |
C maks |
a |
B |
∅ |
|
SFC46
|
92 |
120 |
125 |
70 |
100 |
5.0 |
| SFC47 |
92 |
120 |
125 |
70 |
100 |
5.0 |
| SFC48 |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC49 |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC50 |
125 |
158 |
155 |
100 |
130 |
6.5 |
| SFC51 |
125 |
158 |
155 |
100 |
130 |
6.5 |
Paket ve sevkiyat:
