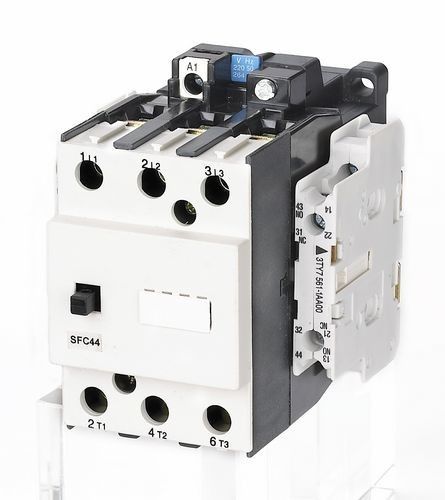

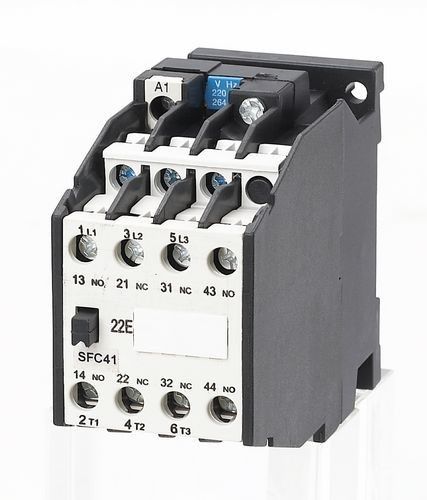

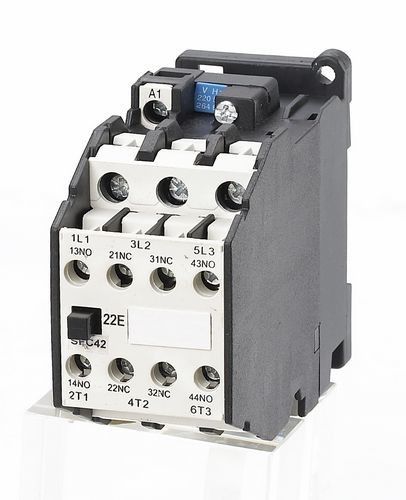

Alçak Gerilim IEC60947 AC Kontaktör 3 Kutuplu 2NO+2NK 20A, 30A, 55A'da
Başvuru:
SFC serisi AC kontaktör (bundan böyle kontaktör olarak anılacaktır), 690V AC 50 HZ veya 60 HZ anma gerilimine, 690V anma yalıtım gerilimine ve nominal çalışma geriliminde 380V 380V anma akımında 9A'dan 475A'ya kadar olan devrelerde kullanıma uygundur. AC-3 uygulama tipi olup, uzun mesafe bağlantısı ve devrenin kesilmesi için kullanılır.AC motorun sık çalıştırılması ve kontrol edilmesi için kontaktör uygundur.
Bu seri kontaktör GB 14048, IEC60947-4-1 ile uyumludur
Ana parametreler ve Teknik Performans:
| Tip | SFC40 | SFC41 | SFC42 | SFC43 | SFC44 | SFC45 | ||
| Nominal ısıtma akımı (A) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| Nominal izolasyon gerilimi (V) | 690 | |||||||
| Nominal darbe dayanım gerilimi (KV) | 6 | |||||||
| Nominal üretim kapasitesi | 10 le | |||||||
| Anma kesme kapasitesi | 8le | |||||||
| kutuplar | 3 | |||||||
| Yardımcı kontak | 2NA+2NK | 2NA+NK | 2NA+2NK | 2NA+NK | 2NA+2NK | 2NA+NK | ||
| Kısa süreli dayanma akımı (A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
Nominal çalışma akımı (A) |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| Kontrol edilebilir motor gücü (KW) 50Hz |
AC-3 | 220V | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500V | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660V | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660V | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
| Çalışma frekansı (kez/saat) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Elektrik ömrü (10000/kez) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| Mekanik ömür (10000/kez) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| Çekici Bobin çalışma voltajı toleransı (AC) | (%85～%110)Bize +40℃ | |||||||
| Çekici Bobin güç tüketimi | (VA) tutmak | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| Alış (VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| Yardımcı kontak konvansiyonel termal akım(A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Yardımcı kontak anma yalıtım gerilimi (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Yardımcı kontak nominal çalışma akımı (A) | AC-15 | 380V | 6 | 6 | 6 | 6 | 4 | 4 |
| 220V | 10 | 10 | 10 | 10 | 6 | 6 | ||
| DC-13 | 110V | 0.9 | 0.9 | 0.9 | 0.9 | 1.14 | 1.14 | |
| 220V | 0.45 | 0.45 | 0.45 | 0.45 | 0.48 | 0.48 | ||
Çalışma ve Kurulum Durumu:
♦ Ortam hava sıcaklığı: -5℃--+40℃ ve 24 saat içinde ortalama +35℃'den fazla değil;
♦ Rakım: ≤ 2000m;
♦ Klima: en yüksek sıcaklık +40℃ olduğunda, havanın bağıl nemi %50'ye kadar değildir, ancak daha düşük sıcaklıkta daha yüksek neme izin verilir.20℃'de %90 nem gibi.Kondensat çiy, daha düşük sıcaklıkta dikkate alınmalıdır;
♦ Kirlilik derecesi: Sınıf 3
♦ Kurulum kategorisi:III
♦ Koruma derecesi: IP20
♦ Kurulum koşulu: kurulum tarafı ile dikey taraf arasındaki eğim açısı ±5℃'den fazla olmamalıdır.
♦ Darbe ve titreşim: kontaktör, belirgin bir sarsıntı, darbe ve titreşimin olmadığı koşullarda kurulmalı ve çalıştırılmalıdır.
Yapı özelliği:
♦ Elektrik çarpmasına karşı emniyetli tasarım, daha güvenli ve güvenilir
♦ Küçük hacimli, hafif, ark odasının özelliği kapalı, küçük elektrik ark mesafesi
♦ Ark söndürücü yapı yenidir, kontakların aşınması küçüktür ve uzun bir elektrik ömrüne sahiptir.
♦ Mıknatısın çalışması, iyi güvenilirlik, dayanıklı darbe, yorgunluk ve benzeri önemli avantajlar gibi birçok avantaja sahiptir.
♦ Kontağın iki çift normal açık ve kapalı yardımcı kontağı vardır, ayrıca daha fazla yardımcı kontağa monte edilebilir.
♦ Vidalarla sıkmak dışında kontaktör, 35 mm uzunluğunda standart montaj rayı ile sıkılabilir.
Görünüm ve Kurulum Boyutu:
Kurulum boyutu:
| Tip | bir maksimum | B maks | C maks | a | B | ∅ |
|
SFC40 |
46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC41 | 46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC42 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC43 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC44 | 84 | 105 | 110 | 45 | 75 | 5 |
| SFC45 | 84 | 105 | 110 | 45 | 75 | 5 |
