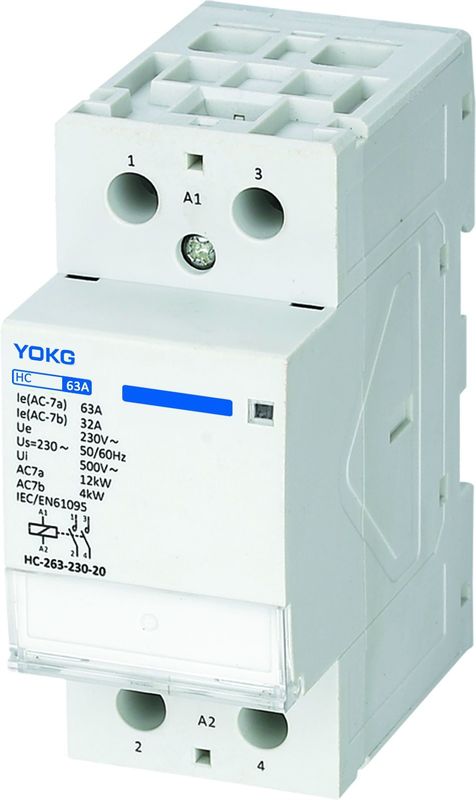

Aydınlatma Kontrolü İçin Ev Tipi AC Kontaktör HC-263 2P/4P 63A 230V Yeni
Uygulama:
♦ HC Serisi AC ev tipi kontaktör (bundan böyle kontaktör olarak anılacaktır), 400 V AC 50 HZ (veya 60 HZ) nominal çalışma voltajına, 63A'e kadar nominal çalışma akımına kadar olan devrelerde, elektrikli ev aletlerini ve düşük endüktif reaktansı kontrol etmek için kullanıma uygundur. benzer kullanımdaki yük ve mikro endüktif reaktans yükü, kontrol gücünün nispeten azaltılması gereken ev tipi motor yükünü kontrol etmek için de sınırlandırılabilir.
♦ Bu ürünler ev, otel, apartman vb. yerlerde büyük çapta üretilen elektrikli ev aletlerinin otomasyonunu gerçekleştirmek için geçerlidir.
♦ IEC61095, GB17885 ile uyumlu
Model ve Tanım:
Normal Çalışma Koşulları ve Kurulum Durumu:
♦ Ortam hava sıcaklığı: -5～+40℃, Ortalama 24 saat içinde +35℃'den fazla değil.
♦ Rakım(m): 2000 metreyi geçemez
♦ Atmosferik koşullar: En yüksek sıcaklık +40℃ olduğunda, havanın bağıl nemi %50'den yüksek olmamalıdır.Daha yüksek bağıl neme daha düşük sıcaklıkta izin verilmelidir, örneğin 20 ℃ olduğunda %90 nem.Sıcaklık değişimlerinden dolayı ara sıra yoğuşma meydana geldiğinde özel önlemler alınmalıdır.
♦ Kirlilik derecesi: 2. Sınıf
♦ Kurulum kategorisi: II
♦ Montaj: Din rayı üzerinde TH35-7.5 montaj rayı montajı
♦ Koruma derecesi: IP20
Genel:
Elektrik sınıfı: 25A,40A,63A,100A'ya kadar Kullanım kategorisi: AC-1, AC-7a, AC-7b
Standart: IEC/EN 61095 Elektrik ömrü 100.000, Mekanik ömür 1.000.000
HC-225/HC-240/HC-263: Ue=230V～ HC-425/HC-440/HC-463: Ue=400V～
Çalışma Aralığı:
Kontaktör %85 Us ile %110 Us arasındaki herhangi bir değerde güvenilir bir şekilde çekecektir.%110 Us maksimum değerdir ve %85Us maksimum değerdir.
Kontaktör %75 Us ile %20 Us arasında tamamen bırakacak ve kopacaktır.20% Us maksimum değerdir ve 75%Us minimum değerdir.
Atanan operasyon performansı:
| Yapma ve kırma koşulu | ||||||
| Kullanım kategorisi | BenceC/Bencee | senr/sene | çünkü Φ | zaman yapmak (a) s |
zaman aralığı s |
operasyon döngüsü zamanlar |
| AC-7a | 1.0 | 1.05 | 0.80 | 0.05 | 10 | 30 000 |
| AC-7b | (C) | (B) | 0.45 | 0.05 | 10 | 30 000 |
| (a) Kontak tekrar kesilmeden önce tamamen kapandıysa, yapma süresinin 0,05 saniyeden az olmasına izin verilir. (b) Ur/Ue=1.0 işlemini yapmak için, Ur/Ue=0.17 işlemini kesmek için (c) Ic/Ie=6.0 işlemini yapmak için, Ic/Ie=1.0 işlemini kırmak için |
||||||
Yapma ve kırma Kapasitesi:
| Yapma ve kırma koşulu | ||||||
| Kullanım kategorisi | BenceC/Bencee | senr/sene | çünkü Φ | zaman yapmak (a) s |
zaman aralığı s |
operasyon döngüsü zamanlar |
| AC-7a | 1.5 | 1.05 | 0.80 | 0.05 | 10 | 50 |
| AC-7b | 8 | 1.05 | 0.45 | 0.05 | 10 | 50 |
Mekanik ömür:
Mekanik ömür: 1 milyon kez, saat başına çalışma döngüsü 300 kez.
Elektrik ömrü:
Elektrik ömrü: 100.000 kez, günde maksimum çalışma döngüsü 100 kez.
Ürün:% s:
♦ Kontaktörler, yeni yapılı, küçük hacimli modüler kontrol cihazlarıdır.Karakteristik özelliği, din-ray kurulumu, modüler boyut, güzel tasarım ve güvenliktir.Aydınlatma kutusunda inversiyon yapısı uygulayabilir ve mini devre kesici ile kombine edilebilir.
♦ Güvenlik endeksini artıran iyi yalıtım malzemesi uygular.
♦ İyi bir görünüme ve düşük gürültüye sahiptir ve otel ve hastane vb. için uygundur.
HC Ana Kontaktör Sipariş Kodu:
| 63A | 2P | 4P |
| 24V | HC-263-24-10 | HC-463-24-30 |
| HC-263-24-20 | HC-463-24-40 | |
| HC-263-24-11 | HC-463-24-31 | |
| HC-263-24-02 | HC-463-24-22 | |
| HC-463-24-04 | ||
| 48V | HC-263-48-10 | HC-463-48-30 |
| HC-263-48-20 | HC-463-48-40 | |
| HC-263-48-11 | HC-463-48-31 | |
| HC-263-48-02 | HC-463-48-22 | |
| HC-463-48-04 | ||
| 110V | HC-263-110-10 | HC-463-110-30 |
| HC-263-110-20 | HC-463-110-40 | |
| HC-263-110-11 | HC-463-110-31 | |
| HC-263-110-02 | HC-463-110-22 | |
| HC-463-110-04 | ||
| 230V | HC-263-230-10 | HC-463-230-30 |
| HC-263-230-20 | HC-463-230-40 | |
| HC-263-230-11 | HC-463-230-31 | |
| HC-263-230-02 | HC-463-230-22 | |
| HC-463-230-04 |
