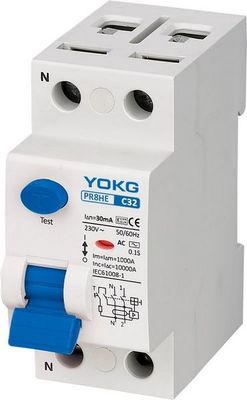

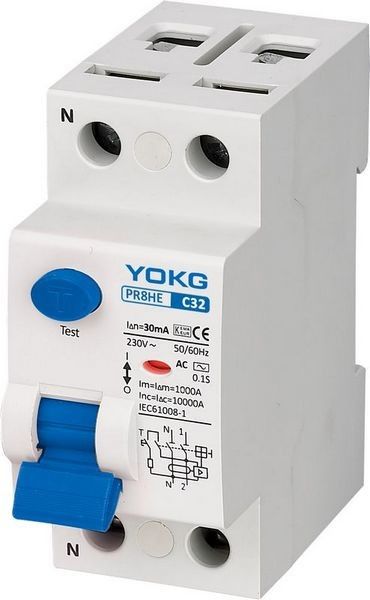

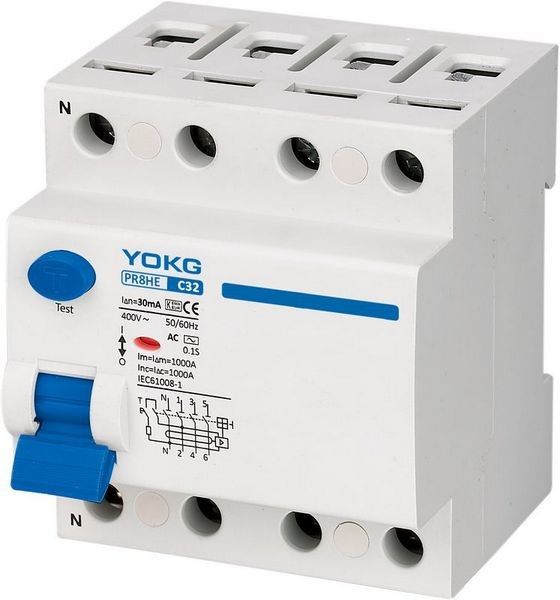

10kA Kaçak Koruyucu PR8HE 2P 4 Kutuplu RCBO Ev Tipi Devre Kesici
İşlev:
♦ Elektrik devrelerini kontrol edin
♦ İnsanları dolaylı temaslara karşı koruyun ve doğrudan temaslara karşı ek koruma
♦ Tesisatları yalıtım hataları nedeniyle yangın tehlikesine karşı koruyun
♦ Kaçak akım devre kesicileri konut, üçüncül sektör ve sanayide kullanılmaktadır.
♦ 35 mm Din-ray kurulumunu destekler
Özellikler:
| kutuplar | 2P,4P |
| Elektriksel Özellikler | |
| Anma akımı (A) In | 16-100A |
| Nominal çalışma voltajı (V) Ue | 2P:230, 4P:400 |
| Nominal yalıtımlı voltaj (V) Ui | 500 |
| Darbe dayanım gerilimi (kV) Uimp | 6 |
| Nominal kısa devre kesme kapasitesi (kA) Inc/I△n | 10 |
| Nominal artık akım (mA) I△n | 10,30,100,300 |
| Nominal artık yapma ve kesme kapasitesi (A) I△m | 1000 |
| artık akım çalışma tipi | AC,AC+S, A |
| artık akım koruma tipi | Elektronik |
| Dielektrik test voltajı (kV) | 2.5 |
| Hizmet ömrü Mekanik Standart değer | 4000 |
| (OC) Elektrik Standart değeri | 2000 |
| Kontrol ve gösterge | |
| Şönt bırakma (SHT) | YOK |
| Düşük gerilim serbest bırakma (UVT) | YOK |
| Yardımcı kontak (AUX) | YOK |
| Kontak konumu göstergesi | YOK |
| Arıza göstergesi | VARSAYILAN |
| Bağlantı Ve Kurulum | |
| Ortam sıcaklığı (günlük ortalama ≤35℃ ile) | -5℃ ～ +40℃ |
| Koruma derecesi Her taraf | IP40 |
| bağlantı terminali | IP20 |
| Tel (m㎡) | 35 |
| Bara (m㎡) | 35 |
| Montaj | Kablo/Bara |
| Termal elemanın ayarlanması için referans sıcaklık | 30 |
| Kirlilik derecesi | 2 |
| Depolama sıcaklığı (℃) | -25℃ ～ +70℃ |
| Bağlantı | Tepe |
| Boyutlar(mm) a(2P/4P) | 36/72 |
| b(2P/4P) | 84/84 |
| c(2P/4P) | 79,5/79,5 |
Seçim:
♦ Algılanabilir dalga formu
♦ AC tipi
♦ Bir tür
Aniden uygulanan veya yavaşlayan yükselen artık sinüzoidal alternatif akımlar ve artık darbeli doğru akımlar için açmanın sağlandığı RCCB, Sembol
Açma hassasiyeti:
♦ 30 mA--doğrudan temasa karşı ek koruma
♦ 100mA--dolaylı temaslara karşı koruma sağlamak için In＜50/R formülüne göre topraklama sistemi ile koordineli
♦ 300mA, dolaylı temaslara karşı koruma, ayrıca yangın tehlikesi
açma süresi:
♦ Anlık
Anlık açma sağlar (zaman gecikmesi olmadan)
♦ Kısa zaman gecikmesi
En az 10ms herhangi bir açma sağlar
♦ Seçici
Akış yönüne yerleştirilmiş seçici olmayan bir RCD ile tam ayrım sağlar
Bağlantı şeması:
Dağıtım hattı şeması:
