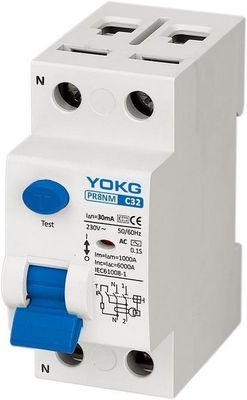

Kaçak Koruyucu PR8NM Kaçak Akımla Çalışan Devre Kesici 2 kutuplu
Ürün Açıklaması:
16-100 A anma akımı 2 kutuplu ve 4 kutuplu Sızıntı Koruyucu konut, üçüncül sektör ve endüstride yaygın olarak kullanılmaktadır, 35mm din-ray montajı desteklenmektedir.Esas olarak kullanılır c içinelektrik devrelerini kontrol ederek, insanları dolaylı veya doğrudan temaslardan korumak için kullanılabilir.Kurulum sırasında yalıtım hatalarından kaynaklanan yangın tehlikesinden sizi uzak tutun.
Özellikler:
| kutuplar |
2P,4P |
| Elektriksel Özellikler |
|
| Anma akımı (A) In |
16-100A |
| Nominal çalışma voltajı (V) Ue |
2P:230, 4P:400 |
| Nominal yalıtımlı voltaj (V) Ui |
500 |
| Darbe dayanım gerilimi (kV) Uimp |
6 |
| Nominal kısa devre kesme kapasitesi (kA) Inc/I△n |
6 |
| Nominal artık akım (mA) I△n |
10,30,100,300 |
| Nominal artık yapma ve kesme kapasitesi (A) I△m |
1000 |
| artık akım çalışma tipi |
AC,AC+S, A, A+S |
| artık akım koruma tipi |
elektromanyetik |
| Dielektrik test voltajı (kV) |
2.5 |
| Hizmet ömrü Mekanik Standart değer |
4000 |
| (OC) Elektrik Standart değeri |
2000 |
| Kontrol ve gösterge |
|
| Şönt bırakma (SHT) |
YOK |
| Düşük gerilim serbest bırakma (UVT) |
YOK |
| Yardımcı kontak (AUX) |
YOK |
| Kontak konumu göstergesi |
YOK |
| Arıza göstergesi |
VARSAYILAN |
| Bağlantı Ve Kurulum |
|
| Ortam sıcaklığı (günlük ortalama ≤35℃ ile) |
-5℃ ～ +40℃ |
| Koruma derecesi Her taraf |
IP40 |
| bağlantı terminali |
IP20 |
| Tel (m㎡) |
35 |
| Bara (m㎡) |
35 |
| Montaj |
Kablo/Bara |
| Termal elemanın ayarlanması için referans sıcaklık |
30 |
| Kirlilik derecesi |
2 |
| Depolama sıcaklığı (℃) |
-25℃ ～ +70℃ |
| Bağlantı |
Tepe |
| Boyutlar(mm) a(2P/4P) |
36/72 |
| b(2P/4P) |
84/84 |
| c(2P/4P) |
79,5/79,5 |
Seçim:
♦ Algılanabilir dalga formu
♦ AC tipi
♦ Bir tür
Aniden uygulanan veya yavaşlayan yükselen artık sinüzoidal alternatif akımlar ve artık darbeli doğru akımlar için açmanın sağlandığı RCCB, Sembol
Açma hassasiyeti:
♦ 30 mA--doğrudan temasa karşı ek koruma
♦ 100mA--dolaylı temaslara karşı koruma sağlamak için In＜50/R formülüne göre topraklama sistemi ile koordineli
♦ 300mA, dolaylı temaslara karşı koruma, ayrıca yangın tehlikesi
açma süresi:
♦ Anlık:Anlık açma sağlar (zaman gecikmesi olmadan)
♦ Kısa zaman gecikmesi:En az 10ms herhangi bir açma sağlar
♦ Seçici:Akış yönüne yerleştirilmiş seçici olmayan bir RCD ile tam ayrım sağlar
Bağlantı şeması:
Dağıtım hattı şeması:
Paket ve teslimat:
Sertifikalar:
SSS:
1. Ürünlerinizin fiyatını alabilir miyim?
Hoş geldiniz.Lütfen bize herhangi bir soruşturma göndermekten çekinmeyin.Cevabımızı 24 saat içinde alacaksınız.
2. Logomuzu/web sitemizi/şirketimizin adını ürünlere yazdırabilir miyiz?
Evet, OEM ve ODM mevcuttur.
3. Düzenli sipariş için teslim süresi nedir?
2000 adetten az sipariş miktarı için 7-15 gün.Daha fazla miktar için bunun hakkında pazarlık yapabiliriz.
4. Bitmiş ürünleri inceliyor musunuz?
Ürünlerimiz paketlemeden önce %100 kendi kendini kontrol eder ve test eder.
5. Ödeme koşulları nasıl?
% 30 depozito, kalan ödeme bakiyesi B/L kopyasına karşı.
