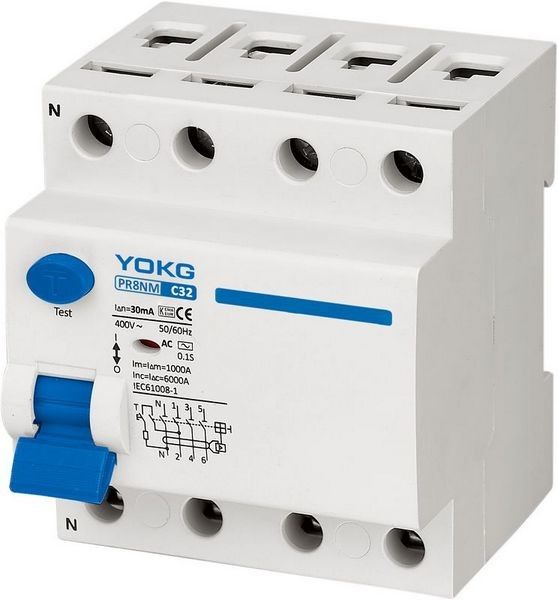

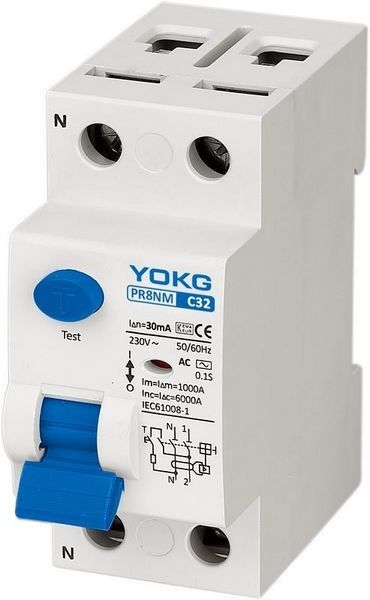

Elektromanyetik kaçak koruyucu PR8NM 6kA RCBO 16-100A devre kesici
Elektromanyetik Devre Kesici Aşağıdaki Avantajlara Sahiptir:
1. Elektrik devrelerini kontrol edin
2. İnsanları dolaylı temaslara karşı koruyun ve doğrudan temaslara karşı ek koruma
3. Yalıtım hataları nedeniyle tesisatları yangın tehlikesine karşı koruyun
4. Kaçak akım devre kesiciler konut, üçüncül sektör ve endüstride kullanılmaktadır.
5. 35mm Din-ray kurulumunu destekleyin
Açma hassasiyeti:
♦ 30 mA--doğrudan temasa karşı ek koruma
♦ 100mA--dolaylı temaslara karşı koruma sağlamak için In<50/R formülüne göre topraklama sistemi ile koordineli
♦ 300mA, dolaylı temaslara karşı koruma, ayrıca yangın tehlikesi
Özellikler:
kutuplar | 2P,4P |
Elektriksel Özellikler | |
Anma akımı (A) In | 16-100A |
Nominal çalışma voltajı (V) Ue | 2P:230, 4P:400 |
Nominal yalıtımlı voltaj (V) Ui | 500 |
Darbe dayanım gerilimi (kV) Uimp | 6 |
Nominal kısa devre kesme kapasitesi (kA) Inc/I△n | 6 |
Nominal artık akım (mA) I△n | 10,30,100,300 |
Nominal artık yapma ve kesme kapasitesi (A) I△m | 1000 |
artık akım çalışma tipi | AC,AC+S, A, A+S |
artık akım koruma tipi | elektromanyetik |
Dielektrik test voltajı (kV) | 2.5 |
Hizmet ömrü Mekanik Standart değer | 4000 |
(OC) Elektrik Standart değeri | 2000 |
Kontrol ve gösterge | |
Şönt bırakma (SHT) | YOK |
Düşük gerilim serbest bırakma (UVT) | YOK |
Yardımcı kontak (AUX) | YOK |
Kontak konumu göstergesi | YOK |
Arıza göstergesi | VARSAYILAN |
Bağlantı Ve Kurulum | |
Ortam sıcaklığı (günlük ortalama ≤35℃ ile) | -5℃ ~ +40℃ |
Koruma derecesi Her taraf | IP40 |
bağlantı terminali | IP20 |
Tel (m㎡) | 35 |
Bara (m㎡) | 35 |
Montaj | Kablo/Bara |
Termal elemanın ayarlanması için referans sıcaklık | 30 |
Kirlilik derecesi | 2 |
Depolama sıcaklığı (℃) | -25℃ ~ +70℃ |
Bağlantı | Tepe |
Boyutlar(mm) a(2P/4P) | 36/72 |
b(2P/4P) | 84/84 |
c(2P/4P) | 79,5/79,5 |
Seçim:
♦ Algılanabilir dalga formu
♦ AC tipi
♦ Bir tür
Aniden uygulanan veya yavaşlayan yükselen artık sinüzoidal alternatif akımlar ve artık darbeli doğru akımlar için açmanın sağlandığı RCCB, Sembol
açma süresi:
♦ Anlık:Anlık açma sağlanabilir (zaman gecikmesi olmadan)
♦ Kısa zaman gecikmesi:Herhangi bir açma en az 10ms garanti edilebilir
♦ Seçici:Akış yönüne yerleştirilmiş seçici olmayan bir RCD ile toplam ayrım sağlanır.
Bağlantı şeması:
Dağıtım hattı şeması:
