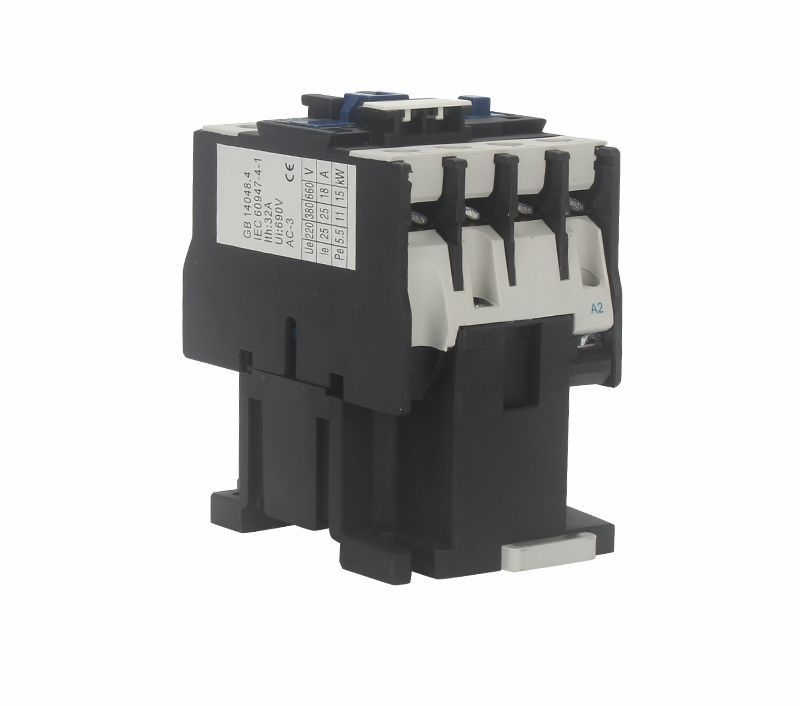

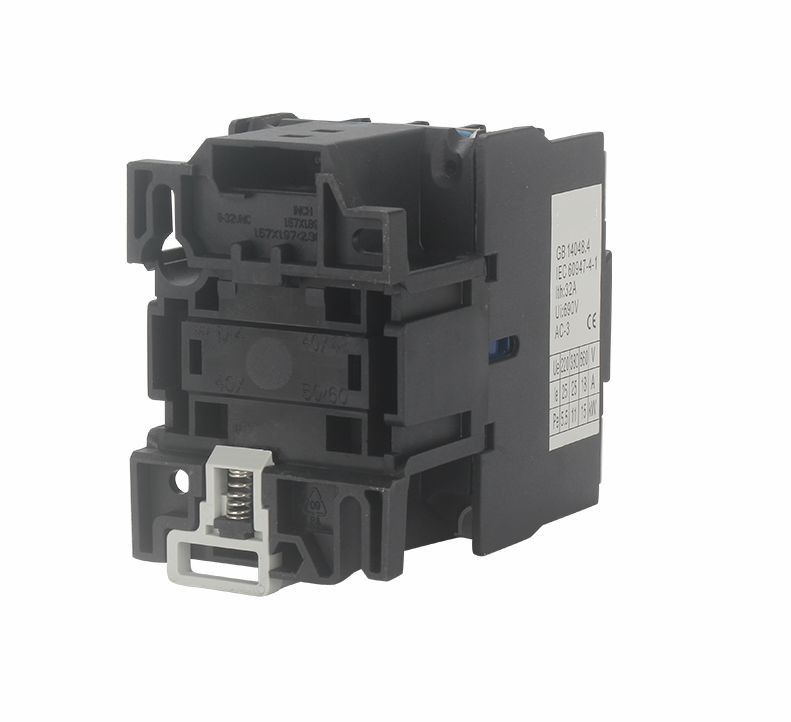

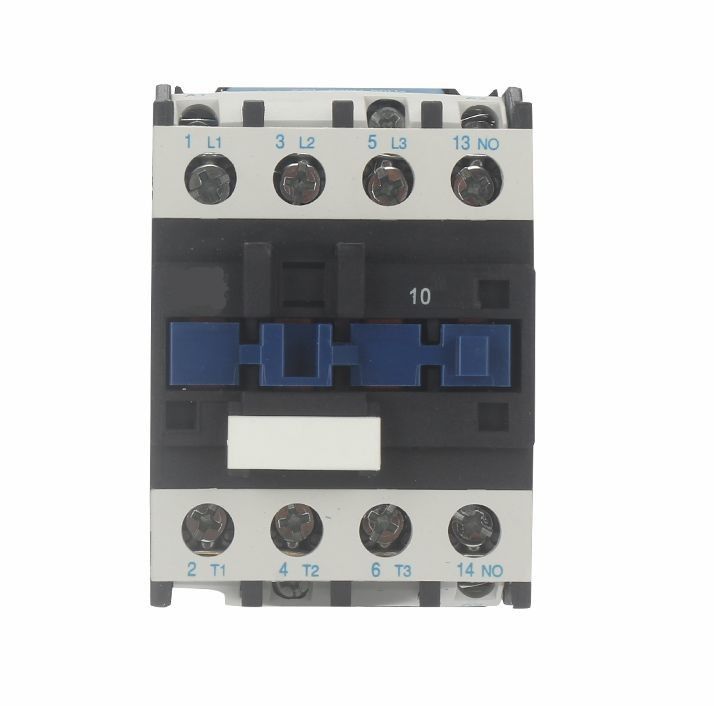

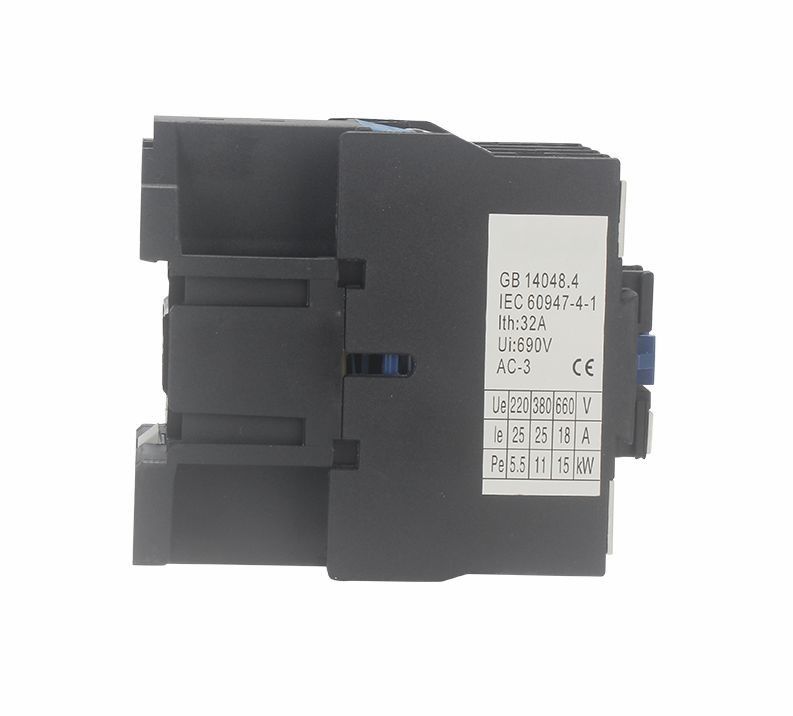

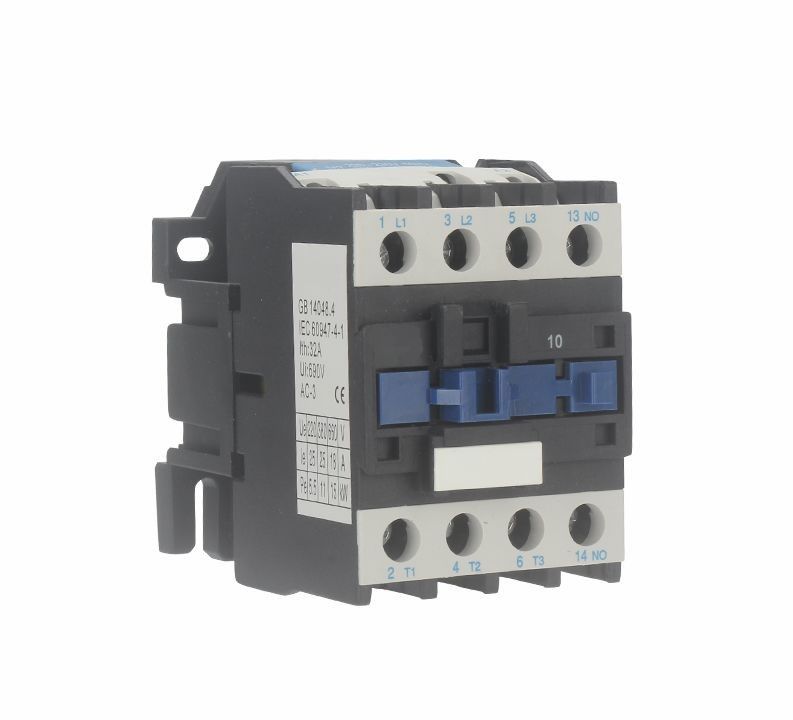

NO Veya NC 690 Vac AC Elektrik Kontaktörü 50 60HZ Manyetik Ac Kontaktörü
Özellikler:
Kurulum: Din rayı / vida montajı
Sertifika: CE,CB,TÜV
Standart: IEC 60947-1, IEC 60947-4-1
Çalışma sıklığı: 300-1200 kez/saat
Ortam sıcaklığı: -5℃~+40℃
Koruma derecesi: IP20
Kurulum kategorisi:III
Kirlilik derecesi:3. sınıf
Rakım:≤ 2000m
Ana parametreler ve Teknik Performans:
| Tip | SC25 | ||
| Nominal ısıtma akımı (A) | 40 | ||
| Nominal izolasyon gerilimi (V) | 690 | ||
| Nominal darbe dayanım gerilimi (KV) | 6 | ||
| Nominal üretim kapasitesi | 10 le | ||
| Anma kesme kapasitesi | 8le | ||
| Polonyalılar | 3 | ||
| Yardımcı kontak | HAYIR/NK | ||
| Kısa süreli dayanma akımı (A) | 10S | 200 | |
| Nominal çalışma akımı (A) | 380V | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| Faz 3'ün AC-3 kapasitesi sincap kafesli motor (AC-3) KW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Çalışma frekansı (kez/saat) | Elektrik ömrü | AC-3 | 600 |
| AC-4 | 300 | ||
| mekanik ömür | 3600 | ||
| Elektrik ömrü (10000/kez) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Mekanik ömür (10000/kez) | 1000 | ||
| Donanımlı sigorta tipi | RT16-40 | ||
| Nominal kontrol besleme gerilimi Us(V) | 50/60Hz | 12~480 | |
| çalışma aralığı | İçeri çekmek | (%85~110%)Bize +40℃ | |
| serbest bırakma | (%20~75%)Bize -5℃ | ||
| Ac bobin ortalama gücü(VA) | Başlangıç | 110 | |
| tutmak | 11 | ||
| Güç verimliliği sınıfı | 3. sınıf | ||
| Termal kayıp (W) | 3~4 | ||
| Çalıştırma süresi (ms) | Kapat | 12~25 | |
| Kırmak | 5~20 | ||
| Ana devre kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1.5～10 |
| 2 çubuk | 1.5～6 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～6 | |
| 2 çubuk |
1～4 |
||
| Sert tel (㎟) | 1 çubuk | 1.5～6 | |
| 2 çubuk |
1.5～6 |
||
| Sabitleme vidası boyutu | M4 | ||
| Sıkma sıkma torku (Nm) | 1.2 | ||
| Kontrol döngüsü kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 |
| 2 çubuk | 1～4 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | |
| 2 çubuk | 1～2,5 | ||
| Sert tel (㎟) | 1 çubuk | 1～4 | |
| 2 çubuk | 1～4 | ||
| Sabitleme vidası boyutu | M3.5 | ||
| Sıkma sıkma torku (Nm) | 0,8 |
||
Kurulum boyutu:
| bir maksimum | B maks | C maks | a | B | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
