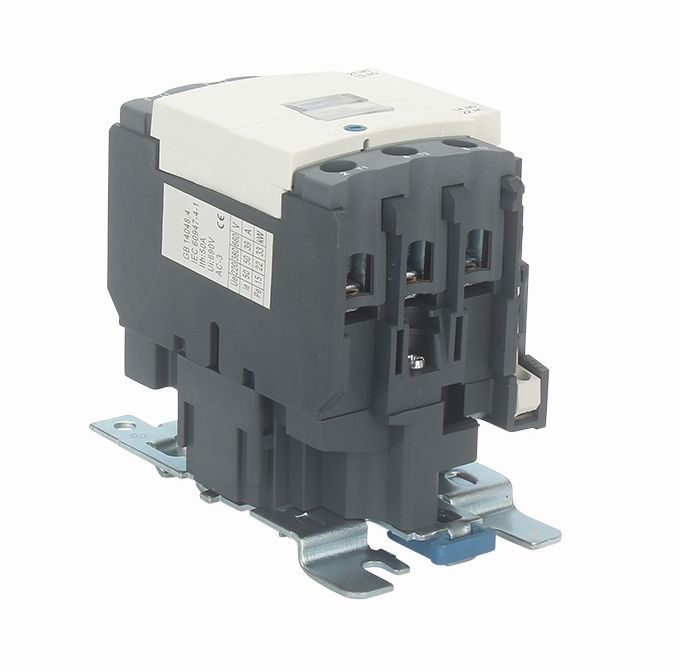

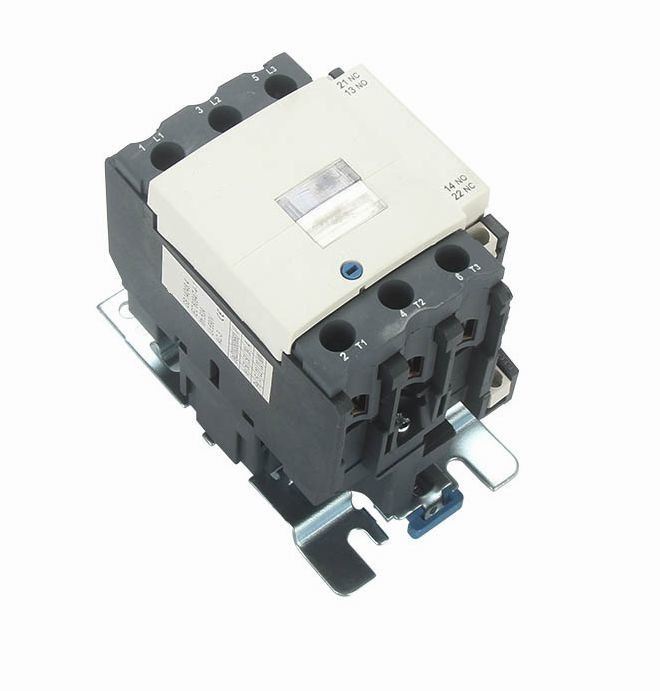

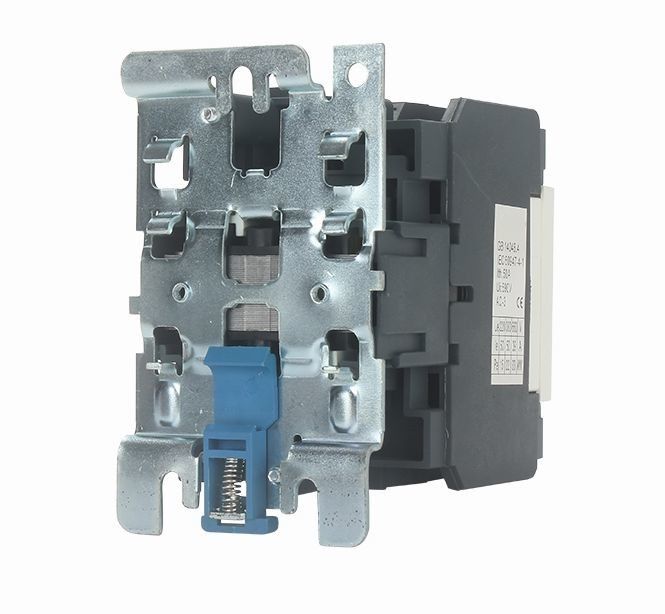

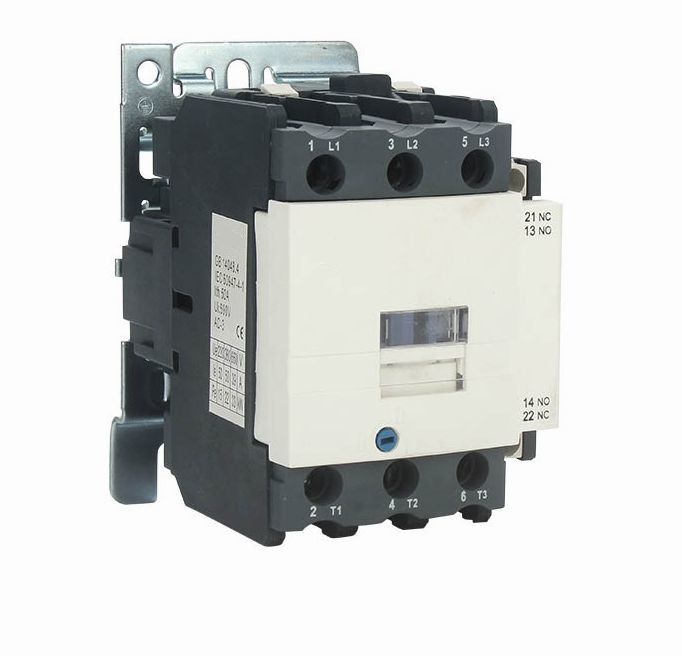

IEC60947 Telemecanique Kontaktör SC1-40~65 SC180~95 AC Manyetik Kontaktör
Genel:
Kurulum: Din rayı / vida montajı
Sertifika: CE,CB,TÜV
Standart: IEC 60947-1, IEC 60947-4-1
Ortam sıcaklığı: -5℃~+40℃
Kablolama kapasitesi (mm):1.5-35
Sıklık:50/60Hz
Rakım:≤ 2000m
Kirlilik derecesi:3. sınıf
Kurulum kategorisi:III
Koruma derecesi:IP20
Özellikler: Tozluk tasarımı ile kontaktör daha iyi güvenlik, güvenilirlik özelliğine sahiptir ve ayrıca servis ömrünü uzatabilir.
Küçük hacimli, hafif, daha az güç kaybı, uzun ömürlü ve güvenli ve güvenilirdirler.Yardımcı kontak bloğu, zaman rölesi ve akım limitli kontak bloğu ve termik röle ile kurulabilir.
Model ve Etki:
Ana parametreler ve Teknik Performans:
| Tip | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Nominal ısıtma akımı (A) | 50 | 60 | 80 | 110 | 110 | ||
| Nominal izolasyon gerilimi (V) | 690 | ||||||
| Nominal darbe dayanım gerilimi (KV) | 6 | ||||||
| Nominal üretim kapasitesi | 10 le | ||||||
| Anma kesme kapasitesi | 8le | ||||||
| Polonyalılar | 3 | ||||||
| Yardımcı kontak | 1NA + 1NK | ||||||
| Kısa süreli dayanma akımı (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Nominal çalışma akımı (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Faz 3'ün AC-3 kapasitesi sincap kafesli motor (AC-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Çalışma frekansı (kez/saat) | Elektrik ömrü | 600 | |||||
| mekanik ömür | 3600 | ||||||
| AC-3 Elektrik ömrü (10000/kez) | 80 | 60 | 60 | 60 | 60 | ||
| Mekanik ömür (10000/kez) | 800 | 800 | 800 | 600 | 600 | ||
| Donanımlı sigorta tipi | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Nominal kontrol besleme gerilimi Us(V) | 50/60Hz | 12～480 | |||||
| çalışma aralığı | İçeri çekmek | (%85～%110)Bize +40℃ | |||||
| serbest bırakma | (%20~75%)Bize -5℃ | ||||||
| Ac bobin ortalama gücü(VA) | Başlangıç | 200 | |||||
| tutmak | 20 | ||||||
| Güç verimliliği sınıfı | 3. sınıf | ||||||
| Termal kayıp (W) | 6 ～10 | ||||||
| Çalıştırma süresi (ms) | Kapat | 20 ～ 25 | 20 ～ 35 | ||||
| Kırmak | 8 ～ 15 | 8 ～ 20 | |||||
| Ana devre kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 |
| 2 çubuk | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 çubuk | 2.5～10 | 2.5～10 | 2.5～10 | 4～16 | 4～16 | ||
| Sert tel (㎟) | 1 çubuk | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 çubuk | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| Sabitleme vidası boyutu | M8 | M10 | |||||
| Sıkma sıkma torku (Nm) | 3.5 | 4 | |||||
| Kontrol döngüsü kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 çubuk | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Sert tel (㎟) | 1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Sabitleme vidası boyutu | M3.5 | ||||||
| Sıkma sıkma torku (Nm) | 0,8 | ||||||
Görünüm ve Kurulum Boyutu:
Kurulum boyutu:
| Tip | bir maksimum | B maks | C maks | a | B | ∅ |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
