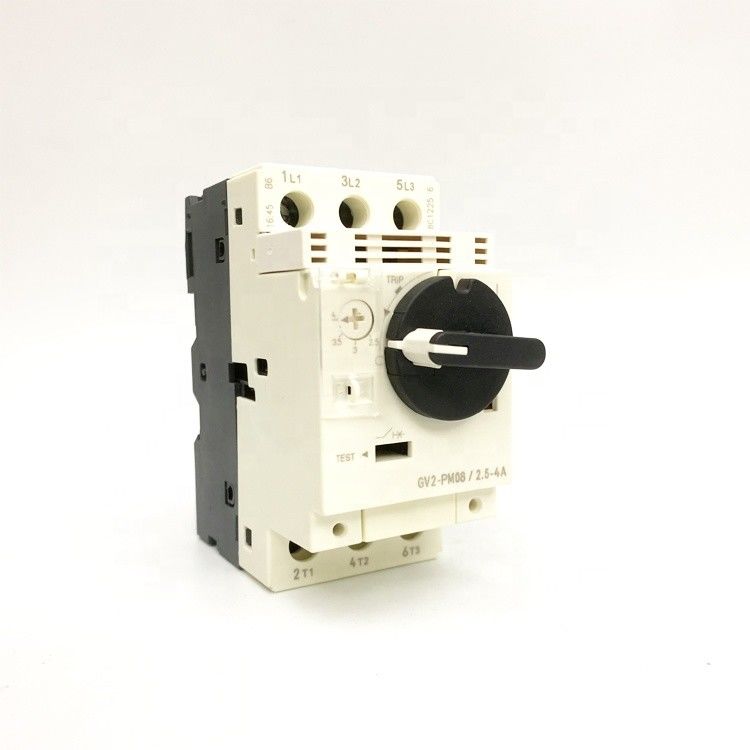

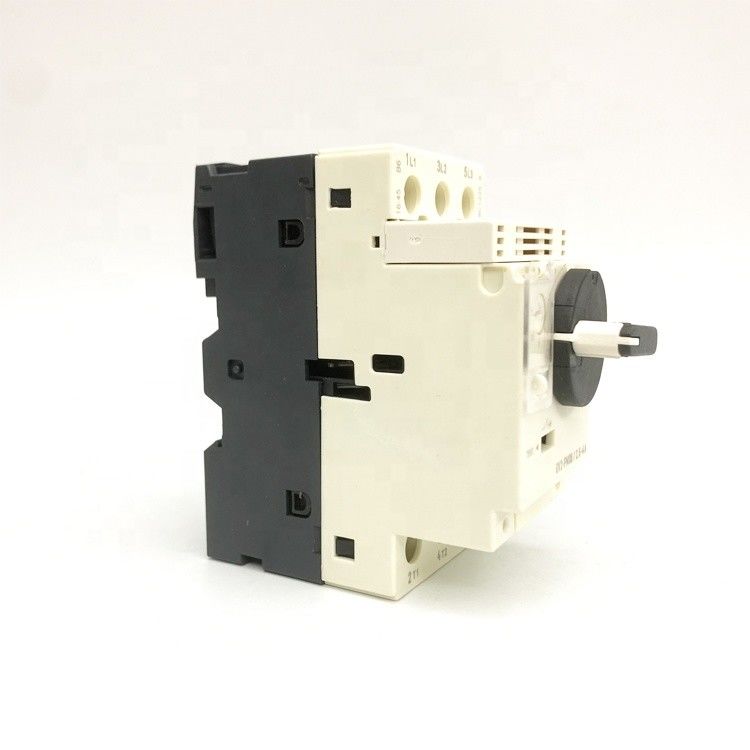

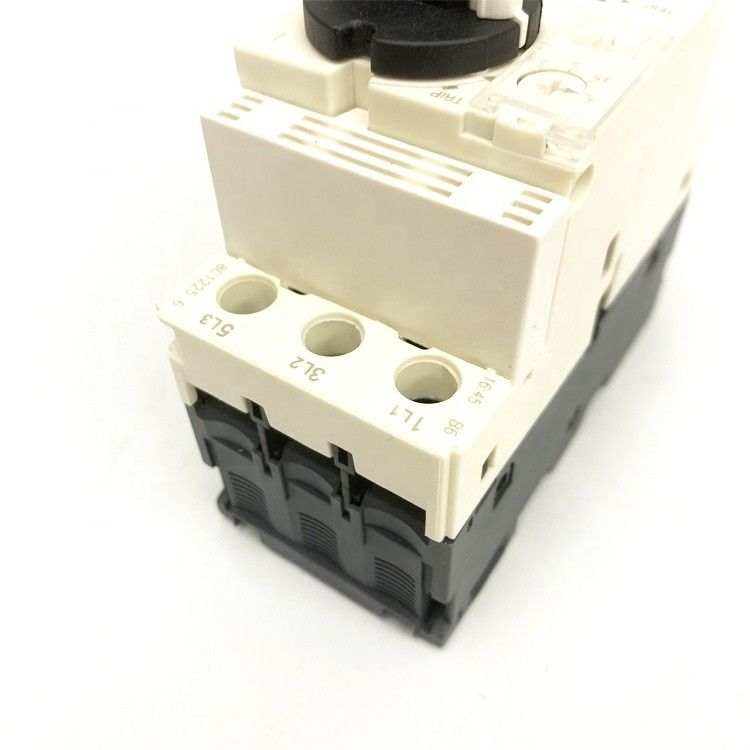

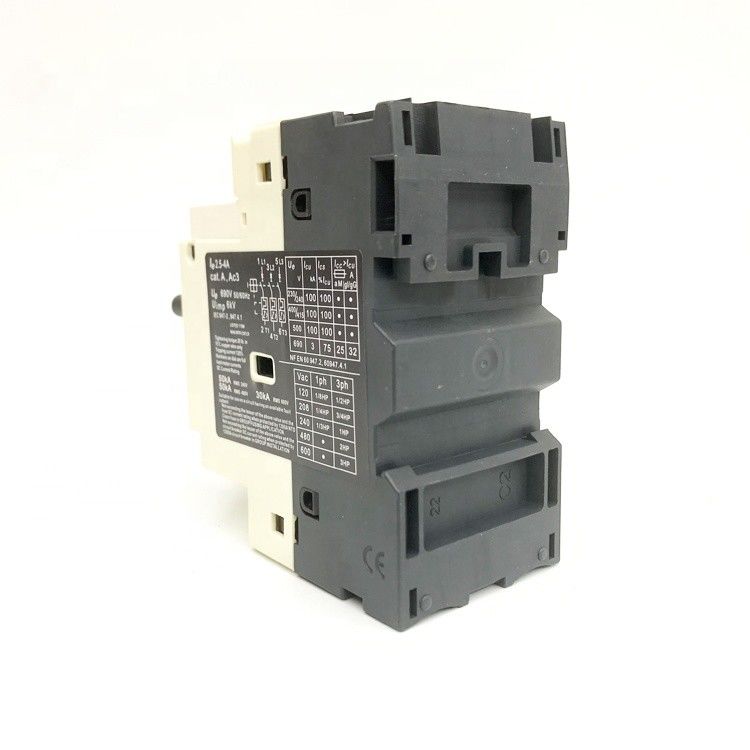

GV2-P MPCB 3 Kutuplu Motor Koruma Şalteri 17.0-23.0
Başvuru:
GV-2P Serisi elektrik motoru koruma devre kesicisi, modüler tasarımı kullanır, kontur sanatsaldır, hacim küçüktür, kesintiler korur, Setlerin içinde Sıcak Röle, fonksiyon güçlüdür, çok yönlülük iyidir.
GV-2P Serisi motor koruma devre kesicisi, esas olarak motorlar için aşırı yük ve kısa devre koruması için kullanılır.
AC50/60Hz devresi, 690V'a kadar nominal çalışma gerilimi, 0.1A'dan 32A'e kadar nominal çalışma akımı. Aşırı yük, faz hatası, kısa devre koruması ve üç fazlı motorların seyrek çalıştırma kontrolü olarak dağıtım hattı koruması için kullanılabilir. ve seyrek yük dönüşümü ve ayrıca bir izolatör olarak da kullanılabilir.
Motorun hava anahtarı
GV2-M, GV2-ME, GV2-P | GV2-RS | GV2-LS, GV2-LE | |||
M01C | 0.1-0.16 | RS01C | 0.1 -0.16 | ||
M02C | 0.16-0.25 | RS02C | 0.16-0.25 | ||
M03C | 0.25 - 0.40 | RS03C | 0.25 - 0.40 | LS03 | 0 25-0.40 |
M04C | 0.40- 0.63 | RS04C | 0.40- 0.63 | LS04 | 0 40-0.63 |
M05C | 0.63 - 1 | RS05C | 0.63-1 | LS05 | 0.63 -1 |
M06C | 1-1.6 | RS06C | 1-1.6 | LS06 | 1-1.6 |
M07C | 1.6-2.5 | RS07C | 1.6-2.5 | LS07 | 1.6-2.5 |
M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
M10C | 4-6.3 | RS10C | 4 - 6.3 | LS10 | 4-6.3 |
M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
M32C | 24-32 | RS32C | 24-32 |
Kesici tarafından kontrol edilen üç fazlı elektromtorun anma gücü (GV2 motor devre kesici)
Nominal akımın ayar aralığı, yani(a) | Üç fazlı elektromotorun standart gücü KW.AC-350HZ/60HZ | |||||
230/240V | 400V | 415V | 440V | 500V | 690V | |
0.1-0.16 | - | - | - | - | - | - |
0.16-0.25 | - | - | - | - | - | - |
0.25-0,4 | - | - | - | - | - | - |
040- 0.63 | - | - | - | - | - | 0.37 |
0.63-1 | - | - | - | 0.37 | 0.37 | 0,55 |
1-1.6 | - | 0.37 | - | 0,55 | 0.75 | 1.1 |
1.6-2.5 | 0.7 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
2.5-4 | 0.75 | 1.5 | 1.5 | 1.5 | 22 | 3 |
4-6.3 | 1.1 | 2.2 | 2.2 | 3 | 37 | 4 |
6-10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
9-14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
13-18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
20-25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
24-32 | 7.5 | 15 | 15 | 15 | 185 | 23 |
Anlık manyetik alanda kesicinin ayrık akım değiştirme değeri.(Tablo 3'e bakın)
Anma akımı I nA | A bileşenleri için ayar aralığı geçiş akımı. | Anlık alan I nA'daki birleşik akım geçiş değeri |
0.16 | 0.1 -0.16 | 1.5 |
0.25 | 0.16-0.25 | 2.4 |
0,4 | 0.25-0,4 | 5 |
0.63 | 0,4-0 63 | 8 |
1 | 0.63-1 | 13 |
1.6 | 1 -1.6 | 22.5 |
2.5 | 1.6-2.5 | 33,5 |
4 | 2.5-4 | 51 |
6.3 | 4-6.3 | 78 |
10 | 6-10 | 138 |
14 | 9-14 | 170 |
18 | 13-18 | 223 |
23 | 17-23 | 327 |
25 | 20-25 | 327 |
32 | 24-32 | 416 |
