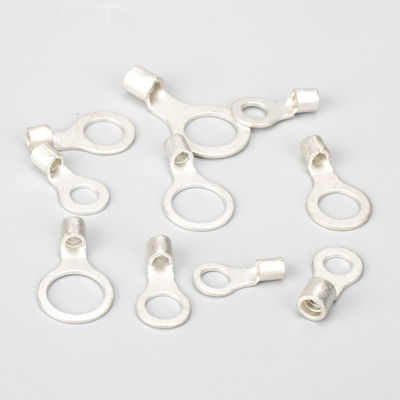

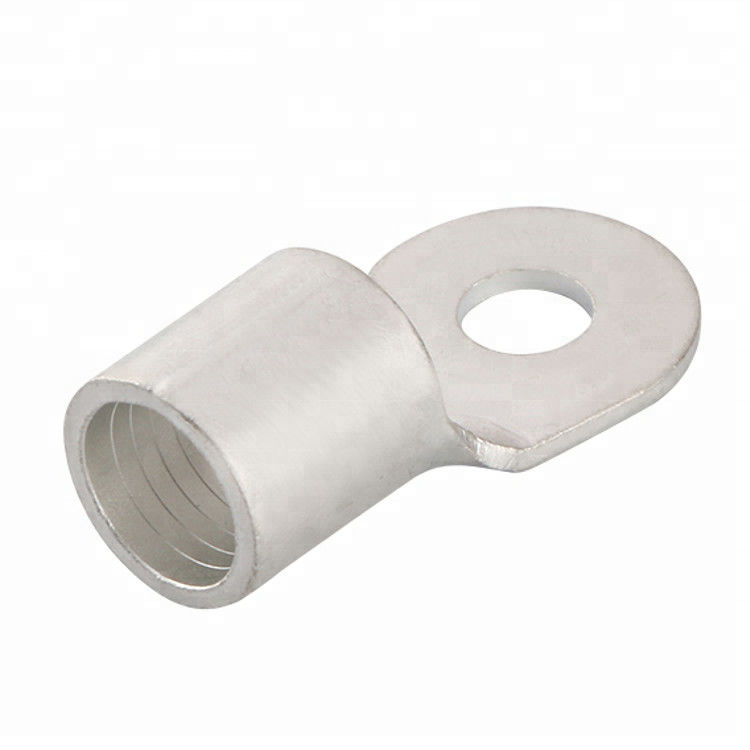

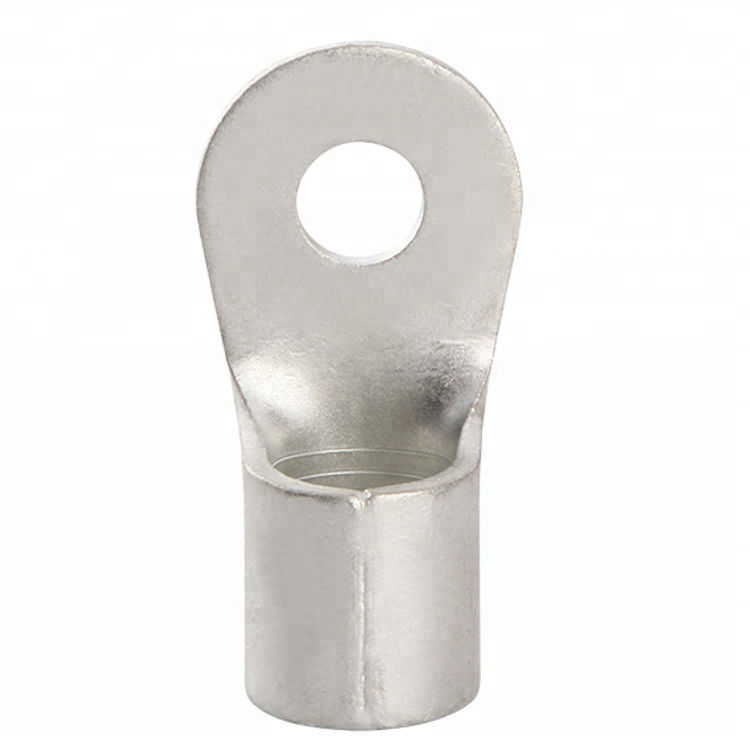

Hızlı Sıkma Elektrik Terminal Konnektörleri için RNB Serisi Yalıtımsız Halka Terminaller
Başvuru:
Yalıtım: Yalıtımsız
Malzeme: RoHS onaylı bakır, PVC İzolasyon.
Bitiş: Kalay kaplama
Standart: CE, RoHS
Sıkma çenesinin 360 derece dönmesine izin veren dikişsiz bir manşon oluşturmak için kaynaklanmıştır
Ekipmanlara sabitlemek için saplamalar/vidalar ile kullanılan evrenseli etkinleştirin
Kablo aralığı: 35-50㎜², AWG:1/0, Imax=215A
Eşya yok. | saplama boyutu | Boyut (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
RNB60-6 | 1/4 | 6.4 | 22.0 | 49.7 | 20.7 | 18.0 | 15.4 | 11.4 |
RNB60-8 | 5/16 | 8.4 | ||||||
RNB60-10 | 3/8 | 10.5 | ||||||
RNB60-11 | 7/16 | 11.5 | ||||||
RNB60-12 | 1/2 | 13.0 | ||||||
RNB60-14 | 9/16 | 15.0 | 32.0 | 57.5 | 23.5 | |||
RNB60-16 | 5/8 | 17.0 | ||||||
RNB60-18 | 11/16 | 19.0 | ||||||
RNB60-20 | 3/4 | 21.0 | ||||||
RNB60-22 | 7/8 | 23.0 |
Kablo aralığı: 50-70㎜², AWG:2/0, Imax=235A
Eşya yok. | saplama boyutu | Boyut (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
RNB70-6 | 1/4 | 6.4 | 24.0 | 51.0 | 20.0 | 19.0 | 17.5 | 13.3 |
RNB70-8 | 5/16 | 8.4 | ||||||
RNB70-10 | 3/8 | 10.5 | ||||||
RNB70-11 | 7/16 | 11.5 | ||||||
RNB70-12 | 1/2 | 13.0 | ||||||
RNB70-14 | 9/16 | 15.0 | 32.0 | 61.0 | 26.0 | |||
RNB70-16 | 5/8 | 17.0 | ||||||
RNB70-18 | 11/16 | 19.0 | ||||||
RNB70-20 | 3/4 | 21.0 | ||||||
RNB70-22 | 7/8 | 23.0 |
Kablo aralığı: 70-95㎜², AWG:3/0, Imax=255A
Eşya yok. | saplama boyutu | Boyut (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
RNB80-6 | 1/4 | 6.4 | 27.0 | 54.2 | 20.7 | 20.0 | 19.5 | 14.5 |
RNB80-8 | 5/16 | 8.4 | ||||||
RNB80-10 | 3/8 | 10.5 | ||||||
RNB80-11 | 7/16 | 11.5 | ||||||
RNB80-12 | 1/2 | 13.0 | ||||||
RNB80-14 | 9/16 | 15.0 | 32.0 | 68.0 | 32.0 | |||
RNB80-16 | 5/8 | 17.0 | ||||||
RNB80-18 | 11/16 | 19.0 | ||||||
RNB80-20 | 3/4 | 21.0 | ||||||
RNB80-22 | 7/8 | 23.0 |
Kablo aralığı: 95-120㎜², AWG:4/0, Imax=300A
Eşya yok. | saplama boyutu | Boyut (mm) | ||||||
d2 | B | L | F | E | D∅ | d∅ | ||
RNB100-6 | 1/4 | 6.4 | 28,5 | 55.6 | 20.4 | 21.0 | 22.1 | 16.4 |
RNB100-8 | 5/16 | 8.4 | ||||||
RNB100-10 | 3/8 | 10.5 | ||||||
RNB100-11 | 7/16 | 11.5 | ||||||
RNB100-12 | 1/2 | 13.0 | ||||||
RNB100-14 | 9/16 | 15.0 | 32.0 | 69.0 | 32.0 | |||
RNB100-16 | 5/8 | 17.0 | ||||||
RNB100-18 | 11/16 | 19.0 | ||||||
RNB100-20 | 3/4 | 21.0 | ||||||
RNB100-22 | 7/8 | 23.0 |
