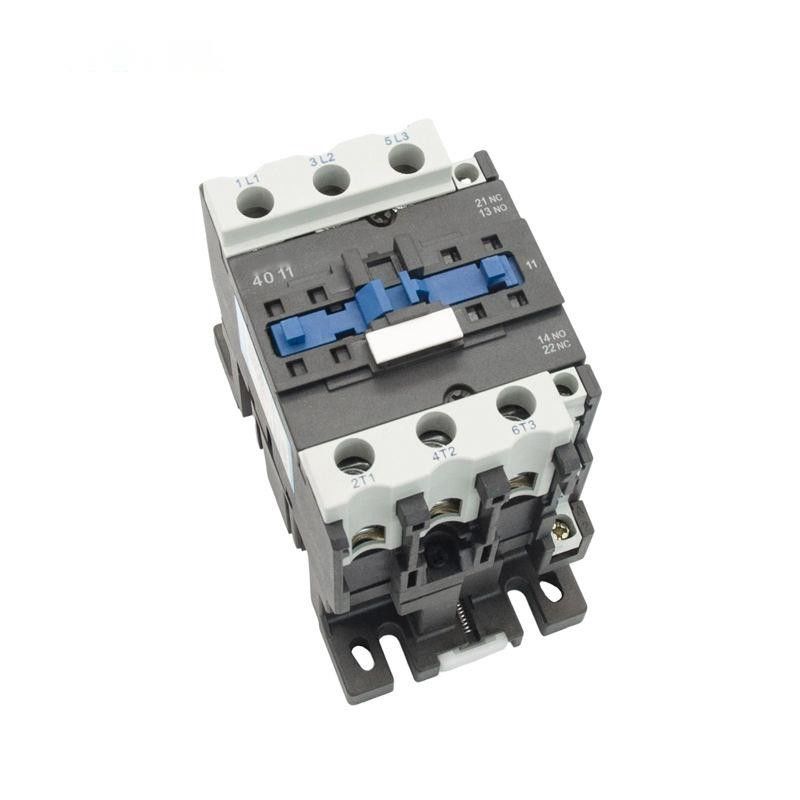

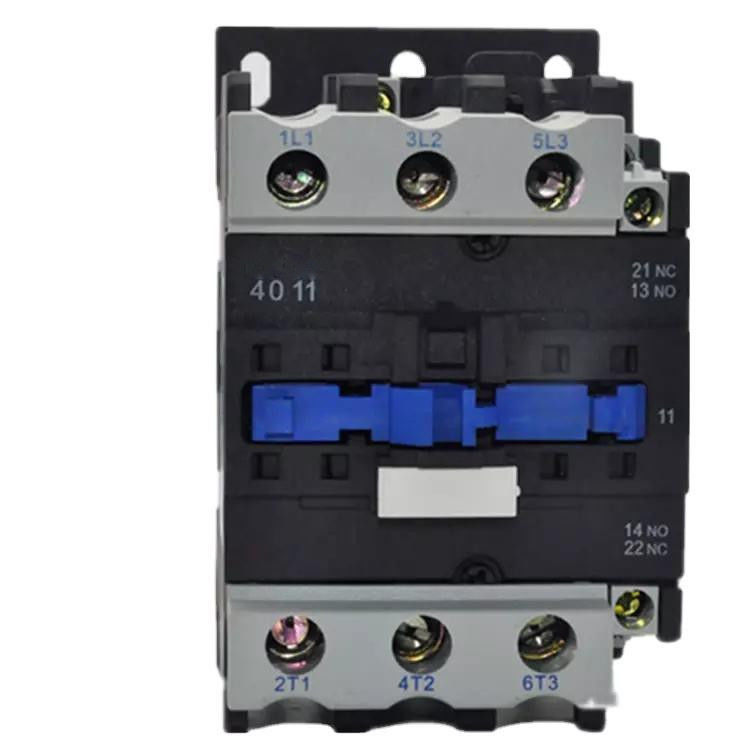

CJX2 AC Kontaktör 20A 25A 40A 125A 660V AC LC1-D Manyetik Anahtar
Başvuru:
SC Serisi AC kontaktörler, 660V AC 50/60Hz anma gerilimine, 95A'e kadar anma akımına kadar devrede, AC motorun yapılması, kesilmesi, sık sık çalıştırılması ve kontrol edilmesi için kullanıma uygundur.Yardımcı kontak bloğu, zamanlayıcı gecikmesi ve makine kilitleme cihazı vb. ile birleştirme.
Model ve Etki:
Ana parametreler ve Teknik Performans:
| Tip | SC40 | SC50 | SC65 | ||
| Nominal ısıtma akımı (A) | 60 | 80 | 80 | ||
| Nominal yalıtım gerilimi (V) | 690 | 690 | 690 | ||
| Nominal darbe dayanım gerilimi (KV) | 6 | 6 | 6 | ||
| Nominal üretim kapasitesi | 10 le | 10 le | 10 le | ||
| Anma kesme kapasitesi | 8le | 8le | 8le | ||
| Polonyalılar | 3 | 3 | 3 | ||
| Yardımcı kontak | NO+NC | NO+NC | NO+NC | ||
| Kısa süreli dayanma akımı (A) | 10S | 320 | 400 | 520 | |
| Nominal çalışma akımı (A) | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18.5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| Faz 3'ün AC-3 kapasitesi sincap kafesli motor (AC-3) KW |
220V | 11 | 15 | 18.5 | |
| 380V | 18.5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| Çalışma frekansı (kez/saat) | Elektrik ömrü | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| mekanik ömür | 3600 | 3600 | 3600 | ||
| Elektrik ömrü (10000/kez) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| Mekanik ömür (10000/kez) | 800 | 800 | 800 | ||
| Donanımlı sigorta tipi | RT16-63 | RT16-80 | RT16-80 | ||
| Nominal kontrol besleme gerilimi Us(V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| Çalışma aralığı | İçeri çekmek | (%85~110%)Bize +40℃ | (%85~110%)Bize +40℃ | (%85~110%)Bize +40℃ | |
| serbest bırakma | (%20~75%)Bize -5℃ | (%20~75%)Bize -5℃ | (%20~75%)Bize -5℃ | ||
| Ac bobin ortalama gücü (VA) | Başlama | 200 | 200 | 200 | |
| tutmak | 20 | 20 | 20 | ||
| Güç verimliliği sınıfı | 3. sınıf | 3. sınıf | 3. sınıf | ||
| Termal kayıp (W) | 6~10 | 6~10 | 6~10 | ||
| Çalıştırma süresi (ms) | Kapat | 20~25 | 20~25 | 20~25 | |
| Kırmak | 8~15 | 8~15 | 8~15 | ||
| Ana devre kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 2.5～25 | 2.5～25 | 2.5～25 |
| 2 çubuk | 2.5～16 | 2.5～16 | 2.5～16 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 2.5～25 | 2.5～25 | 2.5～25 | |
| 2 çubuk | 2.5～10 | 2.5～10 | 2.5～10 | ||
| Sert tel (㎟) | 1 çubuk | 2.5～25 | 2.5～25 | 2.5～25 | |
| 2 çubuk | 2.5～16 | 2.5～16 | 2.5～16 | ||
| Sabitleme vidası boyutu | M8 | M8 | M8 | ||
| Sıkma sıkma torku (Nm) | 3.5 | 3.5 | 3.5 | ||
| Kontrol döngüsü kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～4 |
| 2 çubuk | 1～4 | 1～4 | 1～4 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～4 | |
| 2 çubuk | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Sert tel (㎟) | 1 çubuk | 1～4 | 1～4 | 1～4 | |
| 2 çubuk | 1～4 | 1～4 | 1～4 | ||
| Sabitleme vidası boyutu | M3.5 | M3.5 | M3.5 | ||
| Sıkma sıkma torku (Nm) | 0,8 | 0,8 | 0,8 |
||
Yapı özelliği:
Uygulama: Biryardımcı kontak bloğu, zaman rölesi ve akım sınırlı kontak bloğu ve termik röle, daha sonra diğer türev ürünler olmak;
Karakteristik: küçük hacimli, hafif, daha az güç kaybı, uzun ömür ve güvenli ve güvenilirlik vb;
Kurulum: T35 mm'lik (sc09~95) standart montaj rayı ve 75 mm'lik (SC40~95) standart montaj rayı veya vidalar
Kontaktör, 1NA yardımcı kontak veya 1NK yardımcı kontak (32A'dan az) ve 1NA yardımcı kontak+1NK yardımcı kontak (40A'dan fazla) ile donatılabilir.Ayrıca F4 yardımcı kontaktör bloğu (2 blok veya 4 blok);
Kurulum boyutu:
| bir maksimum | B maks | C maks | a | b | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
SSS:
1. Numune sağlıyor musunuz?ücretsiz mi ekstra mı
Evet, ürün türlerine bağlı olarak ücretsiz numune sunabiliriz.
2. Logomuzu/web sitemizi/şirketimizin adını ürünlere yazdırabilir miyiz?
Evet, OEM ve ODM mevcuttur
3. Düzenli sipariş için teslim süresi nedir?
2000 adetten az sipariş miktarı için 7-15 gün;Daha fazla miktar için bunun hakkında pazarlık yapabiliriz.
4. Bitmiş ürünleri inceliyor musunuz?
Ürünlerimiz ambalajlamadan önce %100 kendi kendini denetleme ve test etme
5. Ana ürününüz nedir?
Başlıca ürünlerimiz cKontaktörler ve devre kesici içerir.Minör ürünlerimiz olarak başka alçak gerilim aparatlarımız da mevcuttur.
6. Ödeme koşulları nasıl?
% 30 mevduat, geri kalan ödeme bakiyesi B/L kopyasına karşı.
