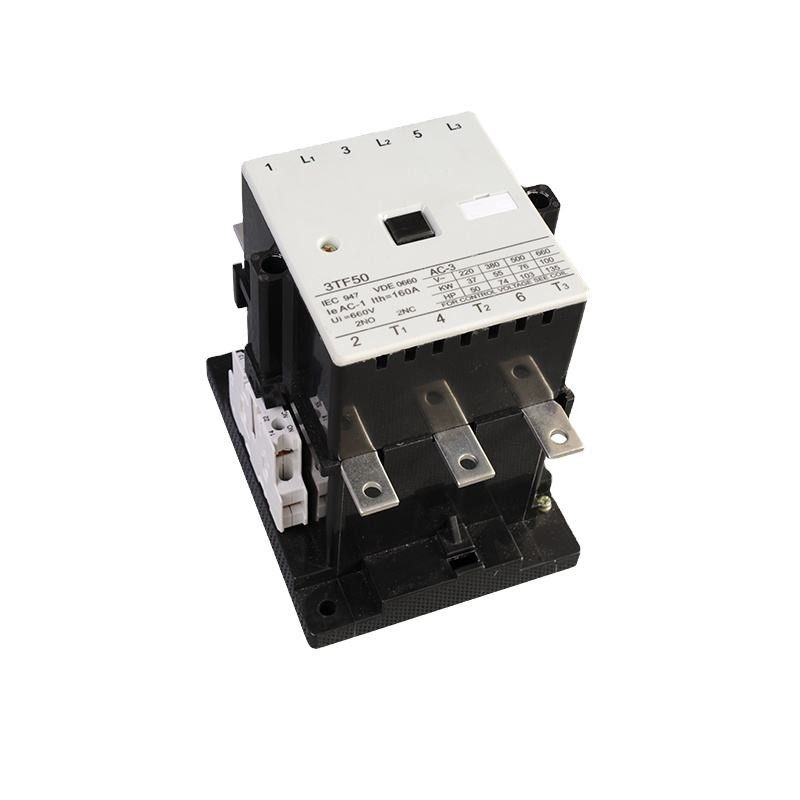

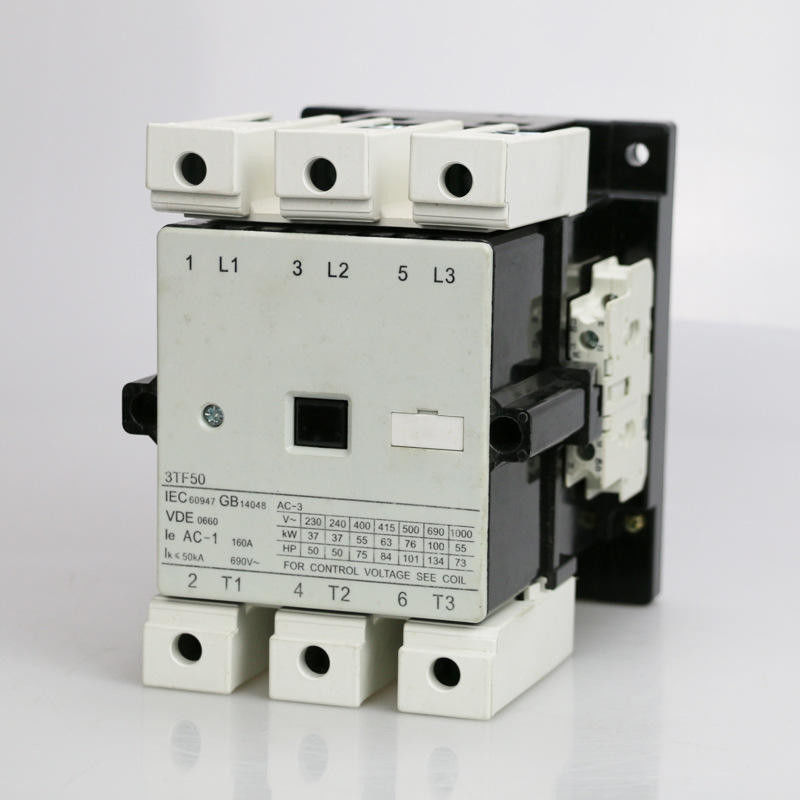

CJX1 Serisi 160A 24V 48V 110V 220V 380V AC Elektrik Manyetik Kontaktör
Başvuru:
3TF serisi AC kontaktörler, AC 50/60Hz, nominal işletme gerilimi 660V'a kadar olan elektrik sistemlerinde kullanıma uygundur.AC-3 kullanımında, 380V'a kadar nominal çalışma voltajı, uzak motorları veya sistemi yapmak veya kesmek için 630A'ya kadar nominal çalışma akımı.Uygun termal aşırı yük veya faz hatası ile elektromanyetik başlatıcılar oluştururlar.IEC 60947, BS 5424 ve VDE 0660'a göre yapılırlar.
Yardımcı kontaklar en fazla 2NA+2NK olarak düzenlenir.Kontak desteği ve çekirdek arasındaki esnek kilitleme bağlantısı kullanılır.
Tüm seri ürünler vidalı, le≤32A kontaktörlü ayrıca montaj rayı ile monte edilebilir.
Ana parametreler ve Teknik Performans:
| Tip | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Nominal ısıtma akımı (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Nominal yalıtım gerilimi (V) | 690 | |||||||
| Nominal darbe dayanım gerilimi (KV) | 6 | |||||||
| Nominal üretim kapasitesi | 10 le | |||||||
| Anma kesme kapasitesi | 8le | |||||||
| Polonyalılar | 3 | |||||||
| Yardımcı kontak | 2NA+2NK | 2NA+2NK | 2NA+2NK | 2NA+2NK | 2NA+2NK | 2NA+2NK | ||
| Kısa süreli dayanma akımı (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Nominal çalışma akımı (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Kontrol edilebilir motor gücü (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29,5 | 36 | 46.9 | 60 | ||
| Çalışma frekansı (kez/saat) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Elektrik ömrü (10000/kez) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Mekanik ömür (10000/kez) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Çekici Bobin çalışma voltajı toleransı (AC) | (%85～%110)Bize +40℃ | |||||||
| Çekici Bobin güç tüketimi | (VA) tutmak | 17 | 17 | 32 | 32 | 39 | 39 | |
| Alış (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Yardımcı kontak konvansiyonel termal akım(A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Yardımcı kontak anma yalıtım gerilimi (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Yardımcı kontak nominal çalışma akımı (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
Yapı özelliği:
* Elektrik çarpmasına karşı güvenlik tasarımı, daha güvenli ve güvenilir
* Küçük hacimli, hafif, ark odasının özelliği kapalı, küçük elektrik ark mesafesi
* Ark söndürme yapısı yenidir, kontakların aşınması küçüktür ve uzun bir elektrik ömrüne sahiptir.
* Mıknatısın çalışması, iyi güvenilirlik, dayanıklı darbe, yorgunluk ve benzeri önemli avantajlar gibi birçok avantaja sahiptir.
* Kontağın iki çift normal açık ve kapalı yardımcı kontağı vardır, ayrıca daha fazla yardımcı kontağa monte edilebilir.
* Vidalarla sıkmak dışında kontaktör, 35 mm uzunluğunda standart montaj rayı ile sıkılabilir.
Görünüm ve Kurulum Boyutu:
Kurulum boyutu:
| Tip | bir maksimum | B maks | C maks | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
