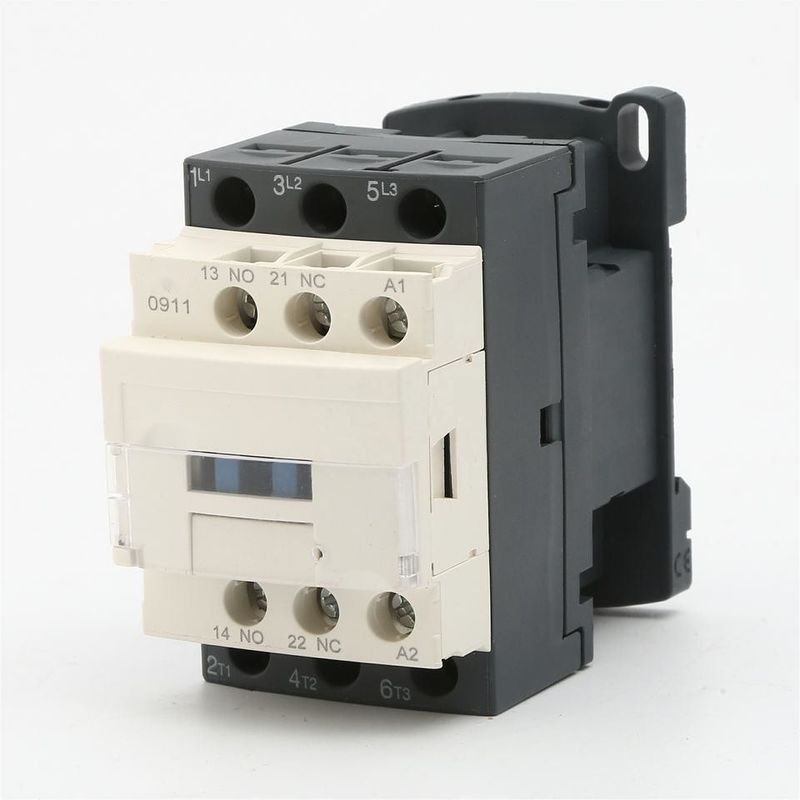

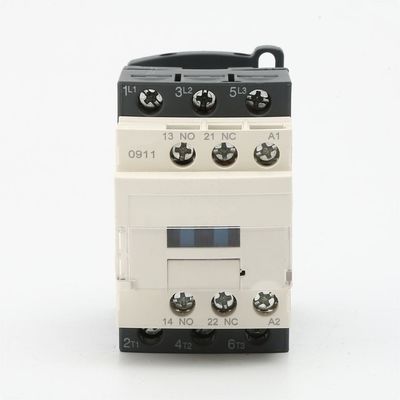

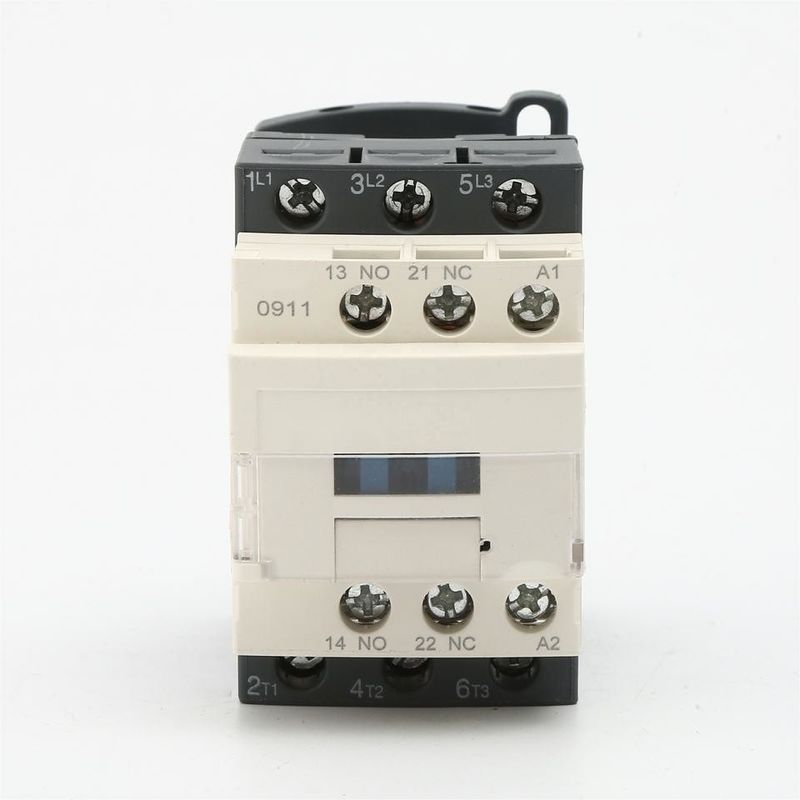

LC1 D09 D18 D32 D40 AC Kontaktör 3 Faz 220V 9A 380V Bobin Ac Manyetik Kontaktör
Genel ayrıntılar:
Ana parametreler ve Teknik Performans:
| Tip | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Nominal ısıtma akımı (A) | 20 | 20 | 25 | 32 | 40 | ||
| Nominal yalıtım gerilimi (V) | 690 | ||||||
| Nominal darbe dayanım gerilimi (KV) | 6 | ||||||
| Anma yapma kapasitesi | 10 le | ||||||
| Nominal kesme kapasitesi | 8 le | ||||||
| Polonyalılar | 3 | ||||||
| Yardımcı kontak | 1NA + 1NK | ||||||
| Kısa süreli dayanma akımı (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Anma çalışma akımı (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Faz 3'ün AC-3 kapasitesi sincap kafesli motor (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Çalışma frekansı (kez/saat) | elektrik ömrü | 1200 | 600 | ||||
| mekanik ömür | 3600 | ||||||
| AC-3 Elektrik ömrü (10000/kez) | 100 | 100 | 100 | 100 | 80 | ||
| Mekanik ömür (10000/kez) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Donanımlı sigorta tipi | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Nominal kontrol besleme gerilimi Us(V) | 50/60Hz | 12～480 | |||||
| Çalışma aralığı | İçeri çekmek | (%85～%110)Us +40℃ | |||||
| serbest bırakma | (%20～75%)Biz -5℃ | ||||||
| Ac bobin ortalama gücü (VA) | Başlama | 70 | 110 | ||||
| tutmak | 8 | 11 | |||||
| Güç verimliliği sınıfı | 3. sınıf | ||||||
| Termal kayıp(W) | 2~3 | 3~4 | |||||
| Çalıştırma süresi(ms) | Kapat | 12～35 | |||||
| Kırmak | 5~20 | ||||||
| Ana devre kablolaması | soğuk olmayan esnek tel basma terminali (㎟) |
1 çubuk | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 çubuk | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| soğuk esnek tel basma terminali (㎟) |
1 çubuk | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 çubuk | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Sert tel (㎟) | 1 çubuk | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 çubuk | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Sabitleme vidası boyutu | M3.5 | M4 | |||||
| Sıkma sıkma torku (Nm) | 0.8 | 1.2 | |||||
| Kontrol döngüsü kablolaması | soğuk olmayan esnek tel basma terminali (㎟) |
1 çubuk | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 çubuk | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| soğuk esnek tel basma terminali (㎟) |
1 çubuk | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 çubuk | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Sert tel (㎟) | 1 çubuk | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 çubuk | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Sabitleme vidası boyutu | M3.5 | ||||||
| Sıkma sıkma torku (Nm) | 0.8 | ||||||
Görünüm ve Montaj Ebatları:
Kurulum boyutu:
| Tip | bir maksimum | B maks | Cmaks | a | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
SSS:
1. Soruşturma gönderdikten sonra yanıt almanız ne kadar sürer?
Hafta sonu veya tatillerde bile 24 saat içinde cevap vereceğiz.
2. OEM/ODM paketi mevcut mu?
Evet, OEM/ODM paketleri kabul edilir.OEM/ODM işinde profesyoneliz.
3. Test etmek istiyorsak numune sunuyor musunuz?
Evet, ücretsiz numune sunabiliriz, ancak nakliye ücretini karşılamalısınız.
4. Ürünler için muayene prosedürleriniz var mı?
Ürünlerimiz paketlemeden önce %100 kendi kendini denetleme ve test etme.
5.Siparişin teslim süresi nasıl?
Mevduat aldıktan sonra 15-20 gün.
