CE Sertifikalı 3 Kutuplu AC Kontaktör 20A 32 Amp 40A 220V 690Vac
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Anma ısıtma akımı: 20A,25A,32A,40A
Anma yalıtım gerilimi: 220V,400V,690V
kutuplar: 3
Standart: IEC60947-4-1, GB14048.4
Yardımcı kontak: 1NA+1NK
bobin: AC
Kirlilik derecesi: 3. sınıf
çalışma aralığı: -5℃ ~ +40 ℃
Vurgulamak:

CE Sertifikalı 3 Kutuplu AC Kontaktör

,

3 Kutuplu AC Kontaktör 690Vac

,

CE 40 amp 3 kutuplu kontaktör

Temel bilgiler
Menşe yeri: Çin
Marka adı: YOKG
Sertifika: CE,TUV,CB
Model numarası: SC1-09~18, SC1-25~32
Ödeme & teslimat koşulları
Ambalaj bilgileri: Her birim tek bir iç kutuda paketlenebilir
Teslim süresi: 15 gün veya QTYS siparişine bağlıdır
Ödeme koşulları: L/C, D/P, T/T
Yetenek temini: Ayda 100000 adet
Ürün Açıklaması

20A 32amp 40A 220V 690Vac CE Sertifikalı 3 Kutuplu Ac Kontaktör





Başvuru:

SC1 serisi AC kontaktör (bundan böyle kontaktör olarak anılacaktır), 690V AC 50 HZ veya 60 HZ anma gerilimine, 95A'e kadar anma akımına kadar olan devrelerde AC motorun yapılması, kesilmesi, sık sık çalıştırılması ve kontrol edilmesi için uygundur.



Bu seri kontaktör GB 14048, IEC60947-4-1 ile uyumludur



Çalışma ve Kurulum Durumu:

♦ Ortam hava sıcaklığı: -5℃--+40℃ ve 24 saat içinde ortalama +35℃'den fazla değil;

♦ Rakım: ≤ 2000m;

♦ Klima: en yüksek sıcaklık +40℃ olduğunda, havanın bağıl nemi %50'ye kadar değildir, ancak daha düşük sıcaklıkta daha yüksek neme izin verilir.20℃'de %90 nem gibi.Kondensat çiy, daha düşük sıcaklıkta dikkate alınmalıdır;

♦ Kirlilik derecesi: Sınıf 3

♦ Kurulum kategorisi:III

♦ Koruma derecesi: IP20

♦ Kurulum koşulu: kurulum tarafı ile dikey taraf arasındaki eğim açısı ±5℃'den fazla olmamalıdır.

♦ Darbe ve titreşim: kontaktör, belirgin bir sarsıntı, darbe ve titreşimin olmadığı koşullarda kurulmalı ve çalıştırılmalıdır.



Model ve Etki:

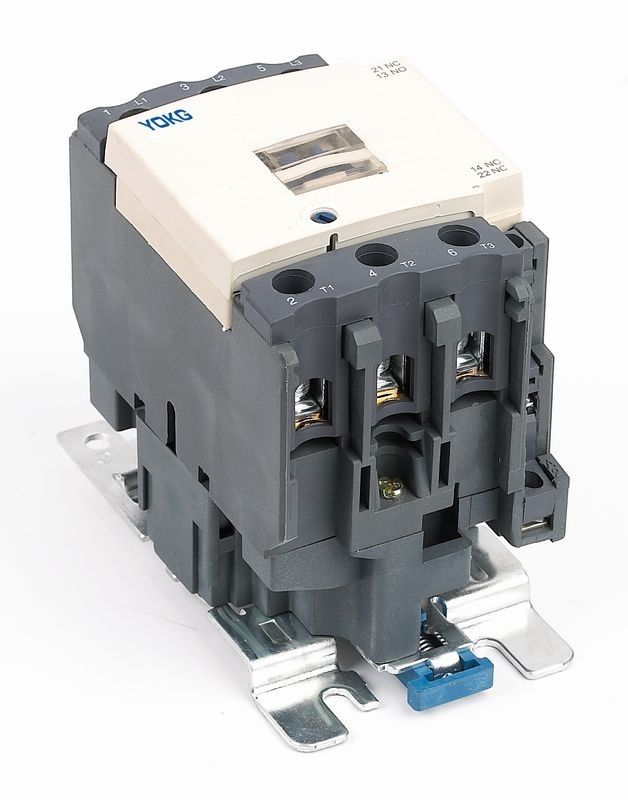

CE Sertifikalı 3 Kutuplu AC Kontaktör 20A 32 Amp 40A 220V 690Vac 0



Ana parametreler ve Teknik Performans:

Tip SC1-09 SC1-12 SC1-18 SC1-25 SC1-32
Nominal ısıtma akımı (A) 20 20 25 32 40
Nominal izolasyon gerilimi (V) 690
Nominal darbe dayanım gerilimi (KV) 6
Nominal üretim kapasitesi 10 le
Anma kesme kapasitesi 8le
kutuplar 3
Yardımcı kontak 1NA + 1NK
Kısa süreli dayanma akımı (A) 10S 72 96 144 200 256
AC-3
Nominal çalışma akımı (A)
220V/230V 9 12 18 25 32
380V/400V 9 12 18 25 32
660V/690V 6.5 8.9 12 18 22
Faz 3'ün AC-3 kapasitesi
sincap kafesli motor (AC-3) KW
220V/230V 2.2 3 4 5.5 7.5
380V/400V 4 5.5 7.5 11 15
660V/690V 5.5 7.5 10 15 18.5
Çalışma frekansı (kez/saat) elektrik ömrü 1200 600
mekanik ömür 3600
AC-3 Elektrik ömrü (10000/kez)   100 100 100 100 80
Mekanik ömür (10000/kez) 1000 1000 1000 1000 800
Donanımlı sigorta tipi RT16-20 RT16-20 RT16-32 RT16-40 RT16-50
Nominal kontrol besleme gerilimi Us(V) 50/60Hz 12~480
çalışma aralığı İçeri çekmek (%85~%110)Bize +40℃
serbest bırakma (%20~75%)Bize -5℃
Ac bobin ortalama gücü(VA) Başlangıç 70 110
tutmak 8 11
Güç verimliliği sınıfı 3. sınıf
Termal kayıp (W) 2~3 3~4
Çalıştırma süresi (ms) Kapat 12~35
Kırmak 5~20
Ana devre kablolaması soğuk olmadan esnek tel
terminale basmak (㎟)
1 çubuk 1~4 1~4 1.5~6 1.5~10 2.5~10
2 çubuk 1~4 1~4 1.5~6 1.5~6 2.5~10
soğuk ile esnek tel
terminale basmak (㎟)
1 çubuk 1~4 1~4 1~6 1~6 1~10
2 çubuk 1~2,5 1~2,5 1~4 1~4 1.5~6
Sert tel (㎟) 1 çubuk 1~4 1~4 1.5~6 1.5~6 1.5~10
2 çubuk 1~4 1~4 1.5~6 1.5~6 2.5~10
Sabitleme vidası boyutu   M3.5 M4
Sıkma sıkma torku (Nm)   0,8 1.2
Kontrol döngüsü kablolaması soğuk olmadan esnek tel
terminale basmak (㎟)
1 çubuk 1~4 1~4 1~4 1~4 1~4
2 çubuk 1~4 1~4 1~4 1~4 1~4
soğuk ile esnek tel
terminale basmak (㎟)
1 çubuk 1~4 1~4 1~4 1~4 1~4
2 çubuk 1~2,5 1~2,5 1~2,5 1~2,5 1~2,5
Sert tel (㎟) 1 çubuk 1~4 1~4 1~4 1~4 1~4
2 çubuk 1~4 1~4 1~4 1~4 1~4
Sabitleme vidası boyutu   M3.5
Sıkma sıkma torku (Nm)   0,8




Yapı özelliği:

♦ Toz kapağı tasarımı ile kontaktör daha iyi güvenlik, güvenilirlik özelliğine sahiptir ve ayrıca servis ömrünü uzatabilir

♦ Yardımcı kontak bloğu, zaman rölesi ve akım limitli kontak bloğu ve termik röle ile kurulabilir, daha sonra diğer türev ürünler olabilir;

♦ Bu seri kontaktör, küçük hacimli, hafif, daha az güç kaybı, uzun ömür ve güvenli ve güvenilirliğe sahiptir;

♦ Kontaktör, 1NA yardımcı kontak veya 1NK yardımcı kontak (32A'dan az) ve 1NA yardımcı kontak+1NK yardımcı kontak (40A'dan fazla) ile donatılabilir.Ayrıca F4 yardımcı kontaktör bloğu (2 blok veya 4 blok);

♦ Montaj için vida kullanmaya ek olarak, kontaktör 35mm'lik (SC1-09~95) standart montaj rayı ve 75mm'lik (SC1-40~95) standart montaj rayı ile sıkılabilir.





Kurulum boyutu:

Tip bir maksimum B maks C maks a B
SC1-09~18 45 77 86 35 50/60 4.5
SC1-25~32 45 85 92 35 60/70 4.5
SC1-40~65 75 127 119 40 100/110 6.5
SC1-80~95 85 127 130 40 100/110 6.5

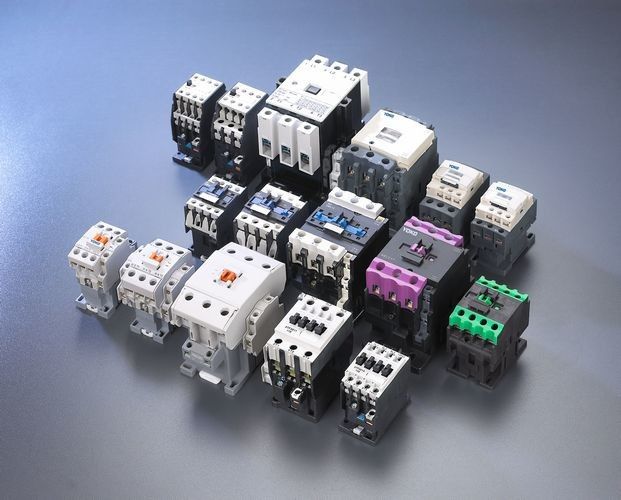

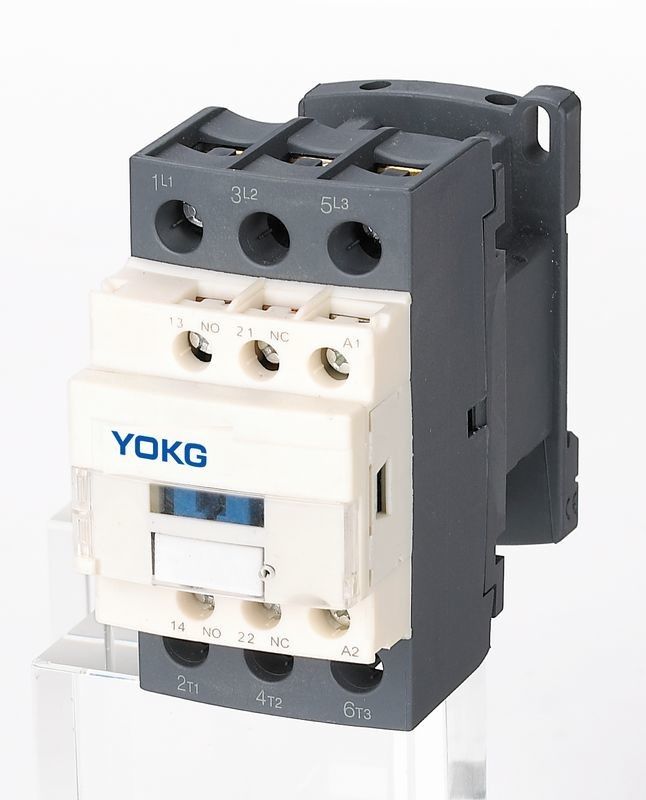

CE Sertifikalı 3 Kutuplu AC Kontaktör 20A 32 Amp 40A 220V 690Vac 1CE Sertifikalı 3 Kutuplu AC Kontaktör 20A 32 Amp 40A 220V 690Vac 2
