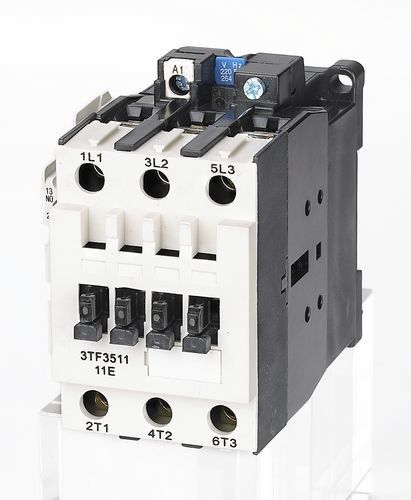

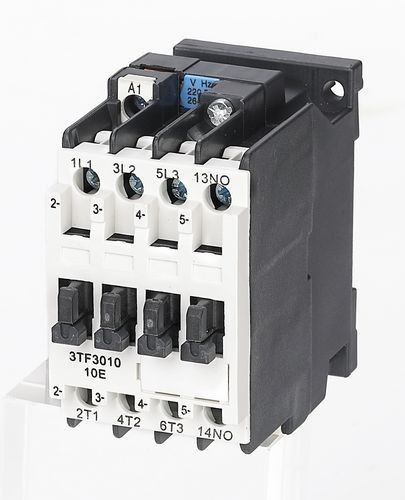

20A, 30A, 55A 3 Kutuplu 220V AC Kontaktör
Uygulama:
SFC serisi AC kontaktör (bundan sonra kontaktör olarak anılacaktır), 690V AC 50 HZ veya 60 HZ'ye kadar nominal gerilimde, 690V nominal yalıtım geriliminde ve AC-3 uygulama tipinde 380V nominal çalışma geriliminde 9A ila 475A arasındaki nominal akımda devrelerde kullanıma uygundur ve devrenin uzun mesafeli bağlanması ve kesilmesi için kullanılır. Kontaktör, AC motorun sık başlatılması ve kontrolü için uygundur.
Bu seri kontaktör GB 14048, IEC60947-4-1 ile uyumludur
Ana parametreler ve Teknik Performans:
| Tip |
SFC30 |
SFC31 |
SFC32 |
SFC33 |
SFC34 |
SFC35 |
| Nominal ısıtma akımı (A) |
20 |
20 |
30 |
30 |
55 |
55 |
| Nominal yalıtım gerilimi (V) |
690 |
| Nominal darbe dayanım gerilimi (KV) |
6 |
| Nominal bağlama kapasitesi |
10le |
| Nominal kesme kapasitesi |
8le |
| Kutuplar |
3 |
| Yardımcı kontak |
NO/NC |
NO/NC |
NO+NC |
NO+NC |
NO+NC |
NO+NC |
| Kısa süreli dayanım akımı (A) |
10S |
72 |
96 |
128 |
176 |
256 |
304 |
Nominal çalışma akımı (A) |
380V |
AC-3 |
9 |
12 |
16 |
22 |
32 |
38 |
| AC-4 |
3.3 |
4.3 |
7.7 |
8.5 |
15.6 |
18.5 |
Kontrol edilebilir motor gücü (KW)
50Hz |
AC-3 |
220V |
2.4 |
3.3 |
4 |
5.5 |
8.5 |
11 |
| 380V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
| 500V |
5.5 |
7.5 |
9 |
11 |
21 |
25 |
| 660V |
5.5 |
7.5 |
11 |
11 |
23 |
23 |
| AC-4 |
380V |
1.4 |
1.9 |
3.5 |
4 |
7.5 |
9 |
| 660V |
2.4 |
3.3 |
6 |
6.6 |
13 |
15.5 |
| Çalışma frekansı (kez/saat) |
AC-3 |
1200 |
1200 |
1200 |
1200 |
600 |
600 |
| AC-4 |
300 |
300 |
300 |
300 |
300 |
300 |
| Elektriksel ömür (10000/kez) |
AC-3 |
100 |
100 |
100 |
100 |
80 |
80 |
| AC-4 |
20 |
20 |
20 |
20 |
20 |
20 |
| Mekanik ömür (10000/kez) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
| Çekici Bobin çalışma gerilimi toleransı (AC) |
(85%～110%)Us +40℃ |
| Çekici Bobin güç tüketimi |
Tutma (VA) |
10 |
10 |
10 |
10 |
12.1 |
12.1 |
| Açılma (VA) |
68 |
68 |
68 |
68 |
101 |
101 |
| Yardımcı kontak konvansiyonel termal akımı (A) |
10 |
10 |
10 |
10 |
10 |
10 |
| Yardımcı kontak nominal yalıtım gerilimi (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| Yardımcı kontak nominal çalışma akımı (A) |
AC-15 |
380V |
6 |
6 |
4 |
4 |
4 |
4 |
| 220V |
10 |
10 |
6 |
6 |
6 |
6 |
| DC-13 |
110V |
0.9 |
0.9 |
1.14 |
1.14 |
1.14 |
1.14 |
| 220V |
0.45 |
0.45 |
0.48 |
0.48 |
0.48 |
0.48 |
Çalışma ve Kurulum Koşulları:
* Ortam hava sıcaklığı: -5℃--+40℃ ve ortalama 24 saat içinde +35℃'yi geçmemeli;
* Rakım: ≤ 2000m;
* Hava koşulları: en yüksek sıcaklık +40℃ olduğunda, hava bağıl nemi %50'yi geçmemeli, ancak daha düşük sıcaklıklarda daha yüksek nem kabul edilebilir. Örneğin, 20℃'de %90 nem. Daha düşük sıcaklıklarda yoğuşma çiyi dikkate alınmalıdır;
* Kirlilik derecesi: Sınıf 3
* Kurulum kategorisi: III
* Koruma derecesi: IP20
* Kurulum koşulu: kurulum tarafı ile dikey taraf arasındaki eğim açısı ±5℃'den fazla olmamalıdır
* Darbe ve titreşim: kontaktör, belirgin sallanma, darbe ve titreşim olmayan koşullar altında kurulmalı ve çalıştırılmalıdır.
Yapısal özellik:
* Küçük hacim, hafif ağırlık, ark odası kapalı, küçük elektriksel ark mesafesi
* Ark söndürme yapısı yenilikçi, kontakların aşınması az, uzun elektriksel ömürlü
* İyi güvenilirlik, darbe direnci, yorgunluk ve benzeri önemli avantajlar gibi birçok avantaja sahip mıknatısın çalışması
Görünüm ve Kurulum Boyutları:
Kurulum boyutu:
| Tip |
A maks |
B maks |
C maks |
a |
b |
Ø |
|
SFC30
|
46 |
79 |
87 |
35 |
60 |
4.8 |
| SFC31 |
46 |
79 |
87 |
35 |
60 |
4.8 |
| SFC32 |
46 |
89 |
100 |
35 |
75 |
4.8 |
| SFC33 |
46 |
89 |
100 |
35 |
75 |
4.8 |
| SFC34 |
56 |
105 |
110 |
45 |
75 |
5 |
| SFC35 |
56 |
105 |
110 |
45 |
75 |
5 |
