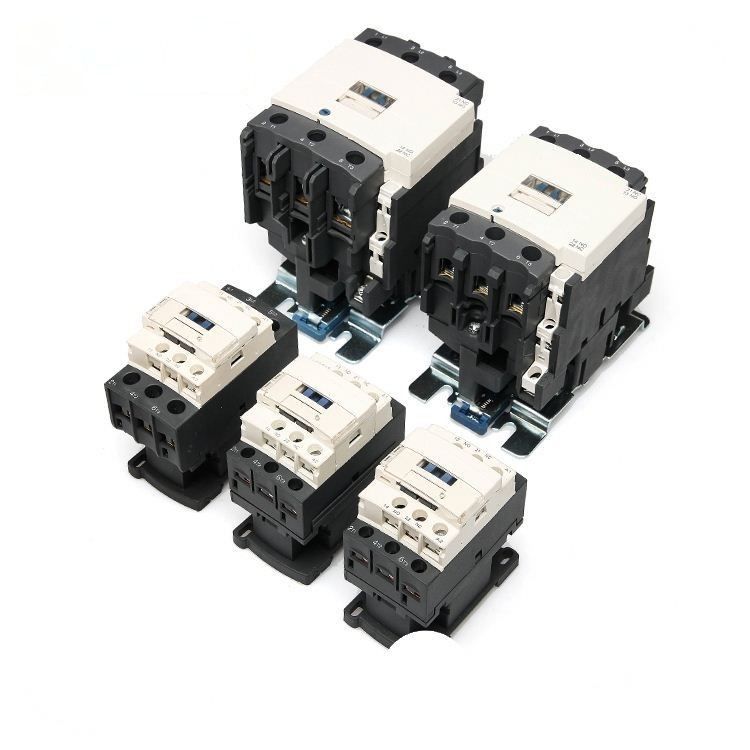

3 Faz AC Kontaktör 1NA+1NK 20A 25A 32A 40A 3 Kutup
Genel detaylar:
| Kurulum | Din rayı veya vidalar |
| sertifikalar | CE CB TÜV |
| Standart | IEC 60947-1, IEC 60947-4-1 |
| Orantılı frekans | 50Hz/60Hz |
| Anma akımı | 95A'ya kadar |
| Koruma seviyesi | IP20 |
|
Kurulum kategorisi |
III |
| Ortam sıcaklığı | -5℃--+40℃ |
Model ve Etki:
Ana parametreler ve Teknik Performans:
| Tip | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Nominal ısıtma akımı (A) | 20 | 20 | 25 | 32 | 40 | ||
| Nominal izolasyon gerilimi (V) | 690 | ||||||
| Nominal darbe dayanım gerilimi (KV) | 6 | ||||||
| Nominal üretim kapasitesi | 10 le | ||||||
| Anma kesme kapasitesi | 8le | ||||||
| kutuplar | 3 | ||||||
| Yardımcı kontak | 1NA + 1NK | ||||||
| Kısa süreli dayanma akımı (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Nominal çalışma akımı (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Faz 3'ün AC-3 kapasitesi sincap kafesli motor (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Çalışma frekansı (kez/saat) | elektrik ömrü | 1200 | 600 | ||||
| mekanik ömür | 3600 | ||||||
| AC-3 Elektrik ömrü (10000/kez) | 100 | 100 | 100 | 100 | 80 | ||
| Mekanik ömür (10000/kez) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Donanımlı sigorta tipi | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Nominal kontrol besleme gerilimi Us(V) | 50/60Hz | 12～480 | |||||
| çalışma aralığı | İçeri çekmek | (%85～%110)Bize +40℃ | |||||
| serbest bırakma | (%20~75%)Bize -5℃ | ||||||
| Ac bobin ortalama gücü(VA) | Başlangıç | 70 | 110 | ||||
| tutmak | 8 | 11 | |||||
| Güç verimliliği sınıfı | 3. sınıf | ||||||
| Termal kayıp (W) | 2～3 | 3～4 | |||||
| Çalıştırma süresi (ms) | Kapat | 12～35 | |||||
| Kırmak | 5～20 | ||||||
| Ana devre kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1.5～6 | 1.5～10 | 2.5～10 |
| 2 çubuk | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 çubuk | 1～2,5 | 1～2,5 | 1～4 | 1～4 | 1.5～6 | ||
| Sert tel (㎟) | 1 çubuk | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 1.5～10 | |
| 2 çubuk | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| Sabitleme vidası boyutu | M3.5 | M4 | |||||
| Sıkma sıkma torku (Nm) | 0,8 | 1.2 | |||||
| Kontrol döngüsü kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 çubuk | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Sert tel (㎟) | 1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Sabitleme vidası boyutu | M3.5 | ||||||
| Sıkma sıkma torku (Nm) | 0,8 | ||||||

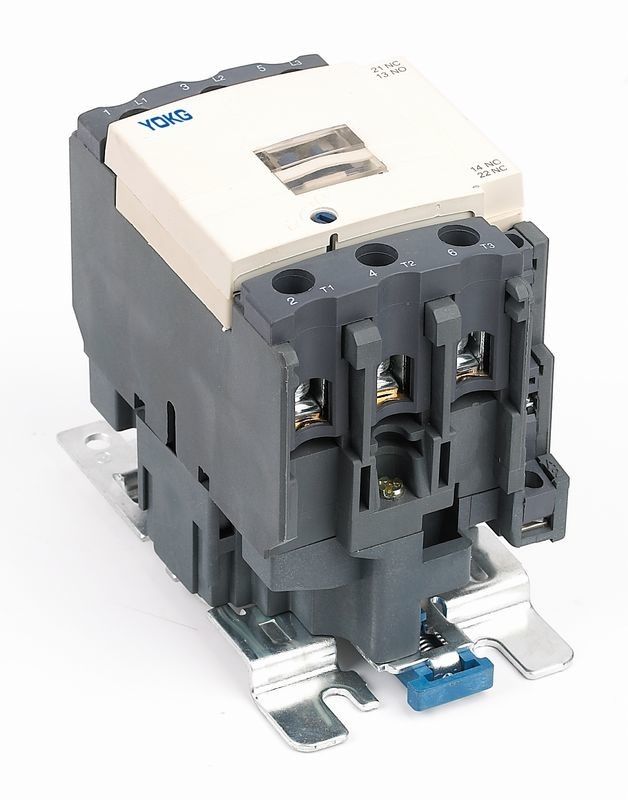

Yapı özelliği:
♦ Toz kapağı tasarımı, daha iyi güvenlik, güvenilirlik ve daha uzun hizmet ömrü
♦ Yardımcı kontak bloğu, zaman rölesi ve akım sınırlı kontak bloğu ve termik röle ile kurulabilir, daha sonra diğer türev ürünler olabilir;
♦ Küçük hacim, hafiflik, daha az güç kaybı, uzun ömür ve emniyet ve güvenilirlik vb;
♦ 1NA yardımcı kontak veya 1NK yardımcı kontak (32A'dan az) ve 1NA yardımcı kontak+1NK yardımcı kontak (40A'dan fazla) ile donatılabilir.Ayrıca F4 yardımcı kontaktör bloğu (2 blok veya 4 blok);
♦ Montaj için vida kullanmaya ek olarak, kontaktör 35mm'lik (SC1-09~95) standart montaj rayı ve 75mm'lik (SC1-40~95) standart montaj rayı ile sıkılabilir.
Görünüm ve Kurulum Boyutu:
Kurulum boyutu:
| Tip | bir maksimum | B maks | C maks | a | B | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
