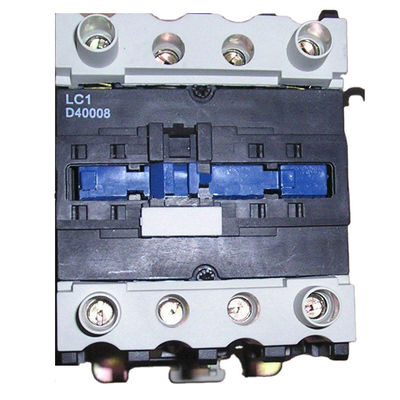

4P 40Amp D40008 AC Kontaktör 380V 660 Vac Manyetik Kontaktör
Başvuru:
SC serisi AC kontaktör (bundan böyle kontaktör olarak anılacaktır), 690V AC 50 HZ veya 60 HZ anma gerilimine, 95A'e kadar anma akımına kadar olan devrelerde AC motorun yapılması, kesilmesi, sık sık çalıştırılması ve kontrol edilmesi için uygundur.Termik röle ile birlikte, aşırı yük devrelerini korumak için elektromanyetik yolverici olur.
Bu seri kontaktör GB 14048, IEC60947-4-1 ile uyumludur
Genel:
| Marka | YOKG | Model numarası. | SC serisi |
| atama | Ortak tip AC kontaktör | Akım | 20/32/40/50/60/80/110A |
| Orantılı frekans | 50Hz/60Hz | Bobin voltajı | 24V 36V 110V 220V 380V 660V |
| çalışma frekansı | 1200 kez/saat | Ortam sıcaklığı | -5℃--+40℃ |
| Rakım | ≤2000M | Kablolama yeteneği | 6 m㎡ |
| IP derecesi | IP20 | sertifika | CE, TÜV, CB |
| Kurulum | Din rayı veya vida montajı | Standart | IEC 60947-1, IEC 60947-4-1 |
Model ve Etki:
Ana parametreler ve Teknik Performans:
| Tip | SC25 | ||
| Nominal ısıtma akımı (A) | 40 | ||
| Nominal yalıtım gerilimi (V) | 690 | ||
| Nominal darbe dayanım gerilimi (KV) | 6 | ||
| Nominal üretim kapasitesi | 10 le | ||
| Anma kesme kapasitesi | 8le | ||
| Polonyalılar | 3 | ||
| Yardımcı kontak | HAYIR/NK | ||
| Kısa süreli dayanma akımı (A) | 10S | 200 | |
| Nominal çalışma akımı (A) | 380V | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| Faz 3'ün AC-3 kapasitesi sincap kafesli motor (AC-3) KW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Çalışma frekansı (kez/saat) | Elektrik ömrü | AC-3 | 600 |
| AC-4 | 300 | ||
| mekanik ömür | 3600 | ||
| Elektrik ömrü (10000/kez) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Mekanik ömür (10000/kez) | 1000 | ||
| Donanımlı sigorta tipi | RT16-40 | ||
| Nominal kontrol besleme gerilimi Us(V) | 50/60Hz | 12~480 | |
| Çalışma aralığı | İçeri çekmek | (%85~110%)Bize +40℃ | |
| serbest bırakma | (%20~75%)Bize -5℃ | ||
| Ac bobin ortalama gücü (VA) | Başlama | 110 | |
| tutmak | 11 | ||
| Güç verimliliği sınıfı | 3. sınıf | ||
| Termal kayıp (W) | 3~4 | ||
| Çalıştırma süresi (ms) | Kapat | 12~25 | |
| Kırmak | 5~20 | ||
| Ana devre kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1.5～10 |
| 2 çubuk | 1.5～6 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～6 | |
| 2 çubuk |
1～4 |
||
| Sert tel (㎟) | 1 çubuk | 1.5～6 | |
| 2 çubuk |
1.5～6 |
||
| Sabitleme vidası boyutu | M4 | ||
| Sıkma sıkma torku (Nm) | 1.2 | ||
| Kontrol döngüsü kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 |
| 2 çubuk | 1～4 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | |
| 2 çubuk | 1～2,5 | ||
| Sert tel (㎟) | 1 çubuk | 1～4 | |
| 2 çubuk | 1～4 | ||
| Sabitleme vidası boyutu | M3.5 | ||
| Sıkma sıkma torku (Nm) | 0,8 |
||
Kurulum boyutu:
| bir maksimum | B maks | C maks | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
Sertifikalar:
Paketleme ve Teslimat:
Neden Bizi Seçmelisiniz:
--------------------------------------------------
a.Sorgunuzu 24 çalışma saatinde yanıtlayın.
b.Teknik ve profesyonel rehberlik.
c.En iyi kalite ve en iyi fiyat.
Mükemmel ürünleri koruyoruz ve %100 müşteri memnuniyeti için çalışıyoruz.İyi bir geri bildirim çok önemlidir, mallar ve hizmetlerimizle ilgili nazik öneriniz veya geri bildiriminiz için hoş geldiniz.
SSS:
1. Ürünlerinizin fiyatlarını alabilir miyim?
Hoş geldiniz.Lütfen bize herhangi bir soruşturma göndermekten çekinmeyin.Cevabımızı 24 saat içinde alacaksınız.
2. Logomuzu/web sitemizi/şirketimizin adını ürünlere yazdırabilir miyiz?
Evet, OEM ve ODM mevcuttur.
3. Düzenli sipariş için teslim süresi nedir?
2000 adetten az sipariş miktarı için 7-15 gün.Daha fazla miktar için bunun hakkında pazarlık yapabiliriz.
4. Bitmiş ürünleri inceliyor musunuz?
Ürünlerimiz paketlemeden önce %100 kendi kendini kontrol eder ve test eder.
5. Ödeme koşulları nasıl?
% 30 depozito, kalan ödeme bakiyesi B/L kopyasına karşı.
