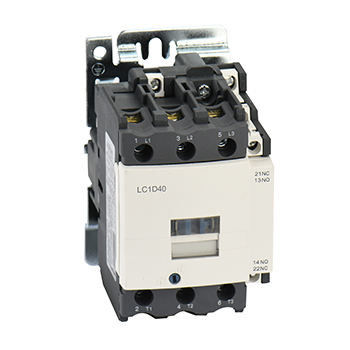

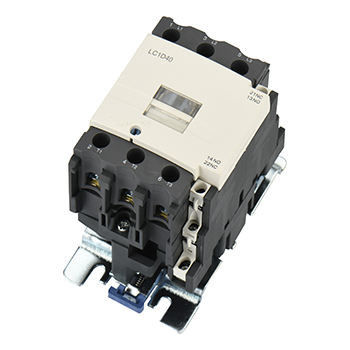

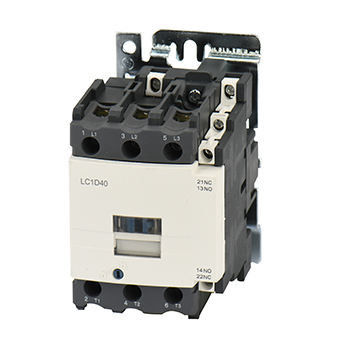

LC1D Serisi 40A 220v 1NA+1NK Telemecanique Kontaktör, Bağlantı Şeması Fonksiyonlu
Genel:
Kurulum: Din rayı / vida montajı
Sertifika: CE,CB,TÜV
Standart: IEC 60947-1, IEC 60947-4-1
Ortam sıcaklığı: -5℃~+40℃
Kablolama kapasitesi (mm):1.5-35
Sıklık:50/60Hz
Rakım:≤ 2000m
Kirlilik derecesi:3. sınıf
Kurulum kategorisi:III
Koruma derecesi:IP20
Özellikler:
1. Bu SC1 AC kontaktör, koruma için bir tozluk ve daha güzel.
2. Termik röle ile elektromanyetik marş motoruna birleştirilir.
3.Tam set aksesuarları
4. Yardımcı kontak grubu Üstten asılı/yandan asılı
5. Zaman gecikmeli yardımcı kontak
Model ve Etki:
Ana parametreler ve Teknik Performans:
| Tip | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Nominal ısıtma akımı (A) | 50 | 60 | 80 | 110 | 110 | ||
| Nominal yalıtım gerilimi (V) | 690 | ||||||
| Nominal darbe dayanım gerilimi (KV) | 6 | ||||||
| Nominal üretim kapasitesi | 10 le | ||||||
| Anma kesme kapasitesi | 8le | ||||||
| Polonyalılar | 3 | ||||||
| Yardımcı kontak | 1NA + 1NK | ||||||
| Kısa süreli dayanma akımı (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Nominal çalışma akımı (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Faz 3'ün AC-3 kapasitesi sincap kafesli motor (AC-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Çalışma frekansı (kez/saat) | Elektrik ömrü | 600 | |||||
| mekanik ömür | 3600 | ||||||
| AC-3 Elektrik ömrü (10000/kez) | 80 | 60 | 60 | 60 | 60 | ||
| Mekanik ömür (10000/kez) | 800 | 800 | 800 | 600 | 600 | ||
| Donanımlı sigorta tipi | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Nominal kontrol besleme gerilimi Us(V) | 50/60Hz | 12～480 | |||||
| Çalışma aralığı | İçeri çekmek | (%85～%110)Bize +40℃ | |||||
| serbest bırakma | (%20~75%)Bize -5℃ | ||||||
| Ac bobin ortalama gücü (VA) | Başlama | 200 | |||||
| tutmak | 20 | ||||||
| Güç verimliliği sınıfı | 3. sınıf | ||||||
| Termal kayıp (W) | 6 ～10 | ||||||
| Çalıştırma süresi (ms) | Kapat | 20 ～ 25 | 20 ～ 35 | ||||
| Kırmak | 8 ～ 15 | 8 ～ 20 | |||||
| Ana devre kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 |
| 2 çubuk | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 çubuk | 2.5～10 | 2.5～10 | 2.5～10 | 4～16 | 4～16 | ||
| Sert tel (㎟) | 1 çubuk | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 çubuk | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| Sabitleme vidası boyutu | M8 | M10 | |||||
| Sıkma sıkma torku (Nm) | 3.5 | 4 | |||||
| Kontrol döngüsü kablolaması | soğuk olmadan esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| soğuk ile esnek tel terminale basmak (㎟) |
1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 çubuk | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Sert tel (㎟) | 1 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 çubuk | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Sabitleme vidası boyutu | M3.5 | ||||||
| Sıkma sıkma torku (Nm) | 0,8 | ||||||
Görünüm ve Kurulum Boyutu:
Kurulum boyutu:
| Tip | bir maksimum | B maks | C maks | a | b | ∅ |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
SSS:
S: ÜRETİCİ veya Tüccar mısınız?
C: Güç kaynağını ve diğer ürünleri değiştirmek için fabrikayız, ürünler en uygun fiyatla yüksek kalitededir.
S: KURŞUN ZAMANI nedir?
A: teslim süresi genellikle 5-20 gündür, tam ürününüze ve miktarınıza bağlıdır.
S: OEM'i kabul ediyor musunuz?
C: Evet, son derece açığız.
