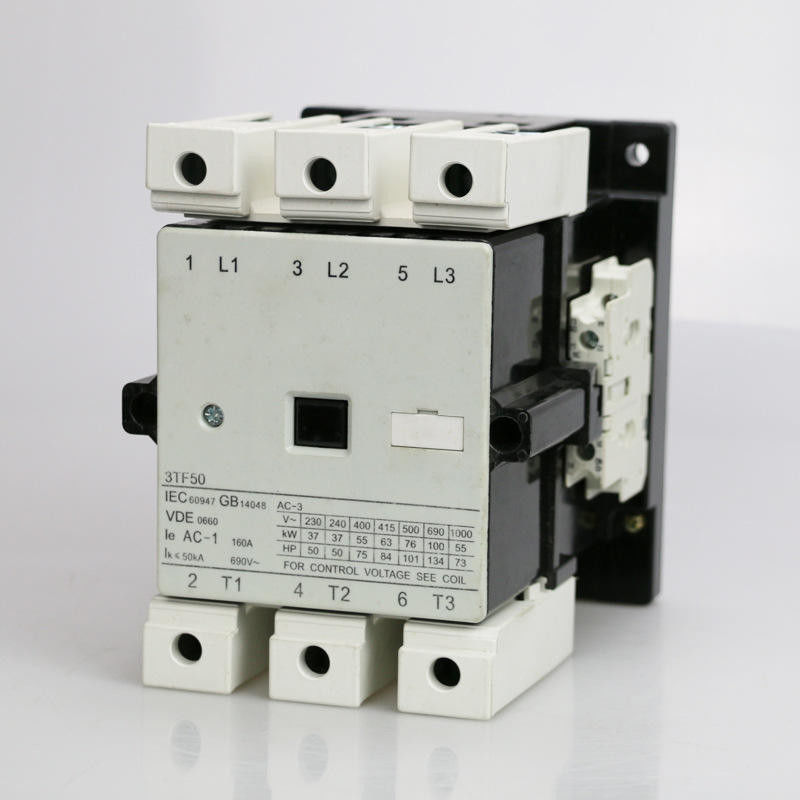

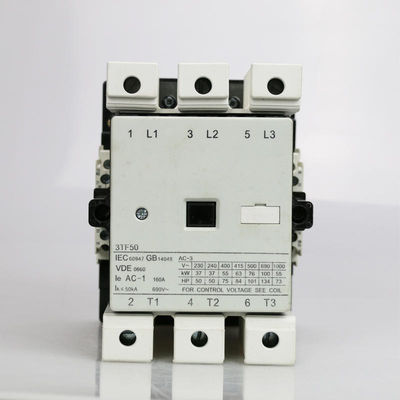

2NA 2NK TF50 100A 3P AC Elektrik Kontaktörü 220V 380V 110V
Başvuru:
SFC serisi AC kontaktör (bundan böyle kontaktör olarak anılacaktır), 690V AC 50 HZ veya 60 HZ anma gerilimine, 690V anma yalıtım gerilimine ve nominal çalışma gerilimi 380V 380V'da 9A ila 475A anma akımına kadar olan devrelerde kullanıma uygundur. AC-3 uygulama tipi olup, uzun mesafe bağlantısı ve devrenin kesilmesi için kullanılır.AC motorun sık çalıştırılması ve kontrol edilmesi için kontaktör uygundur.
Bu seri kontaktör GB 14048, IEC60947-4-1 ile uyumludur
Yardımcı kontaklar en fazla 2NA+2NK olarak düzenlenir.Kontak desteği ve çekirdek arasındaki esnek kilitleme bağlantısı kullanılır.
Tüm seri ürünler vidalı, le≤32A kontaktörlü ayrıca montaj rayı ile monte edilebilir.
Ana parametreler ve Teknik Performans:
| Tip | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Nominal ısıtma akımı (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Nominal yalıtım gerilimi (V) | 690 | |||||||
| Nominal darbe dayanım gerilimi (KV) | 6 | |||||||
| Nominal üretim kapasitesi | 10 le | |||||||
| Anma kesme kapasitesi | 8le | |||||||
| Polonyalılar | 3 | |||||||
| Yardımcı kontak | 2NA+2NK | 2NA+2NK | 2NA+2NK | 2NA+2NK | 2NA+2NK | 2NA+2NK | ||
| Kısa süreli dayanma akımı (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Nominal çalışma akımı (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Kontrol edilebilir motor gücü (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29,5 | 36 | 46.9 | 60 | ||
| Çalışma frekansı (kez/saat) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Elektrik ömrü (10000/kez) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Mekanik ömür (10000/kez) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Çekici Bobin çalışma voltajı toleransı (AC) | (%85～%110)Bize +40℃ | |||||||
| Çekici Bobin güç tüketimi | (VA) tutmak | 17 | 17 | 32 | 32 | 39 | 39 | |
| Alış (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Yardımcı kontak konvansiyonel termal akım(A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Yardımcı kontak anma yalıtım gerilimi (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Yardımcı kontak nominal çalışma akımı (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
Yapı özelliği:
* Elektrik çarpmasına karşı güvenlik tasarımı, daha güvenli ve güvenilir
* Küçük hacimli, hafif, ark odasının özelliği kapalı, küçük elektrik ark mesafesi
* Ark söndürme yapısı yenidir, kontakların aşınması küçüktür ve uzun bir elektrik ömrüne sahiptir.
* Mıknatısın çalışması, iyi güvenilirlik, dayanıklı darbe, yorgunluk ve benzeri önemli avantajlar gibi birçok avantaja sahiptir.
* Kontağın iki çift normal açık ve kapalı yardımcı kontağı vardır, ayrıca daha fazla yardımcı kontağa monte edilebilir.
* Vidalarla sıkmak dışında kontaktör, 35 mm uzunluğunda standart montaj rayı ile sıkılabilir.
Görünüm ve Kurulum Boyutu:
Kurulum boyutu:
| Tip | bir maksimum | B maks | C maks | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
