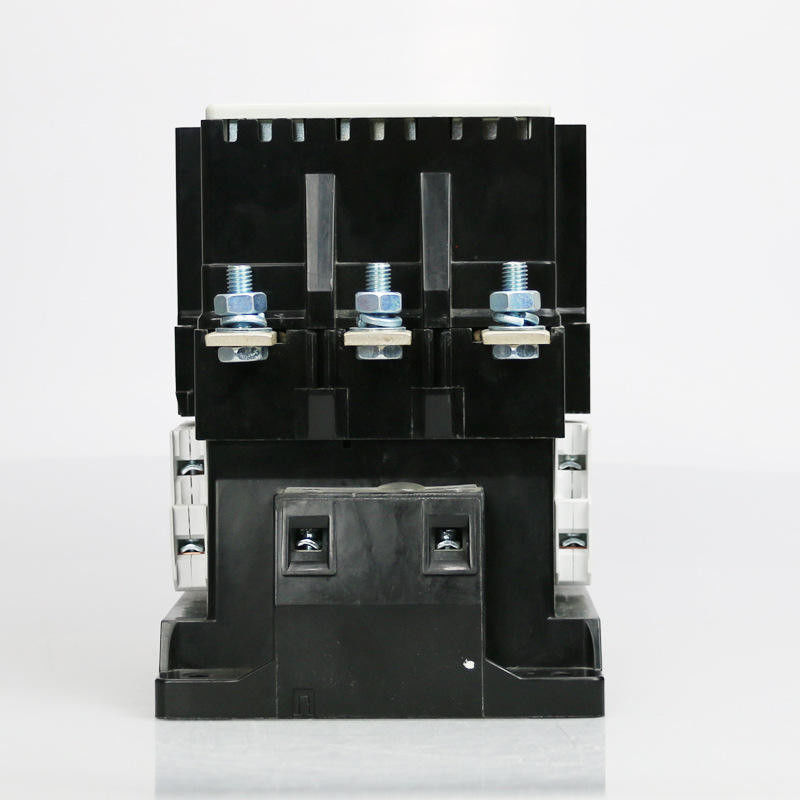

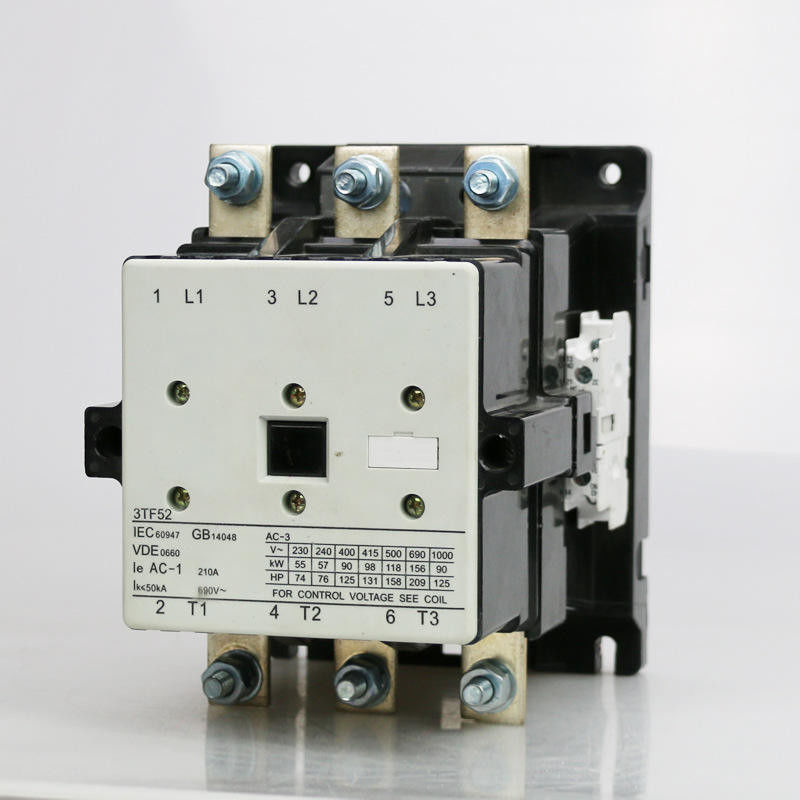

Manyetik 3TF Serisi 3P AC kontaktör 24V 120V 240V 480V 220V 3TF52
Uygulamalar:
3TF güç kontaktörleri, sincap kafesli ve kayar halkalı motorların yanı sıra diğer AC yüklerini anahtarlamak ve kontrol etmek için uygundur,
solenoidler, kapasitörler, aydınlatma yükleri, ısıtma yükleri ve trafo yükleri gibi.
Standartlar:
Kontaktörler IS/IEC 60947-4-1'e uygundur.CE işaretini de taşırlar.
Koordineli besleyici:
Kontaktörler ve çift röleler, her ikisi için de IS/IEC 60947-4-1'e göre Iq = 50kA, 415V AC, 50Hz'de tip-2 koordinasyon için test edilmiştir.
Sigorta korumalı ve sigortasız motor besleyicileri.
Ana parametreler ve Teknik Performans:
| Tip | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
| Nominal ısıtma akımı (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| Nominal yalıtım gerilimi (V) | 690 | |||||||
| Nominal darbe dayanım gerilimi (KV) | 6 | |||||||
| Nominal üretim kapasitesi | 10 le | |||||||
| Anma kesme kapasitesi | 8le | |||||||
| Polonyalılar | 3 | |||||||
| Yardımcı kontak | 2NA+2NK | 2NA+2NK | 2NA+2NK | 2NA+2NK | 2NA+2NK | 2NA+2NK | ||
| Kısa süreli dayanma akımı (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Nominal çalışma akımı (A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| Kontrol edilebilir motor gücü (KW) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| Çalışma frekansı (kez/saat) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| Elektrik ömrü (10000/kez) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Mekanik ömür (10000/kez) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Çekici Bobin çalışma voltajı toleransı (AC) | (%85～%110)Bize +40℃ | |||||||
| Çekici Bobin güç tüketimi | (VA) tutmak | 58 | 58 | 84 | 84 | 115 | 115 | |
| Alış (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| Yardımcı kontak konvansiyonel termal akım(A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Yardımcı kontak anma yalıtım gerilimi (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Yardımcı kontak nominal çalışma akımı (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
Çalışma ve Kurulum Durumu:
* Ortam hava sıcaklığı: -5℃--+40℃ ve ortalama 24 saat içinde +35℃'den fazla değil;
* Rakım: ≤ 2000m;
* Klima: en yüksek sıcaklık +40℃ olduğunda, havanın bağıl nemi %50'ye kadar değildir, ancak daha yüksek neme daha düşük sıcaklıkta izin verilir.20℃'de %90 nem gibi.Kondensat çiy daha düşük sıcaklıkta dikkate alınmalıdır;
* Kirlilik derecesi: Sınıf 3
* Kurulum kategorisi:III
* Koruma derecesi: IP20
* Kurulum koşulu: kurulum tarafı ile dikey taraf arasındaki eğim açısı ±5℃'den fazla olmamalıdır.
* Darbe ve titreşim: kontaktör, belirgin bir sarsıntı, darbe ve titreşimin olmadığı koşullarda kurulmalı ve çalıştırılmalıdır.
Görünüm ve Kurulum Boyutu:
Kurulum boyutu:
| Tip | bir maksimum | B maks | C maks | a | b | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
