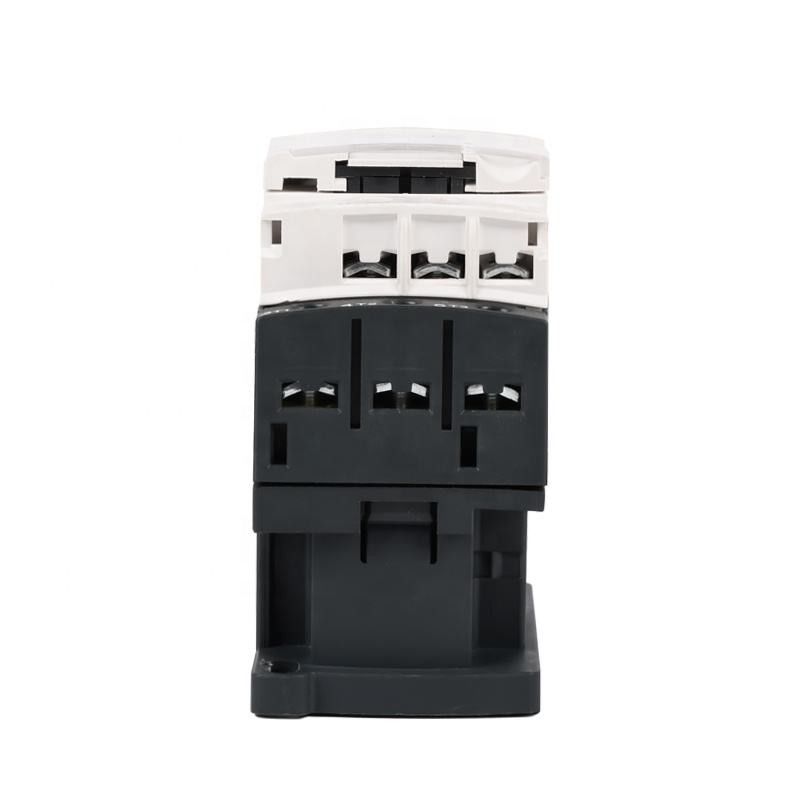

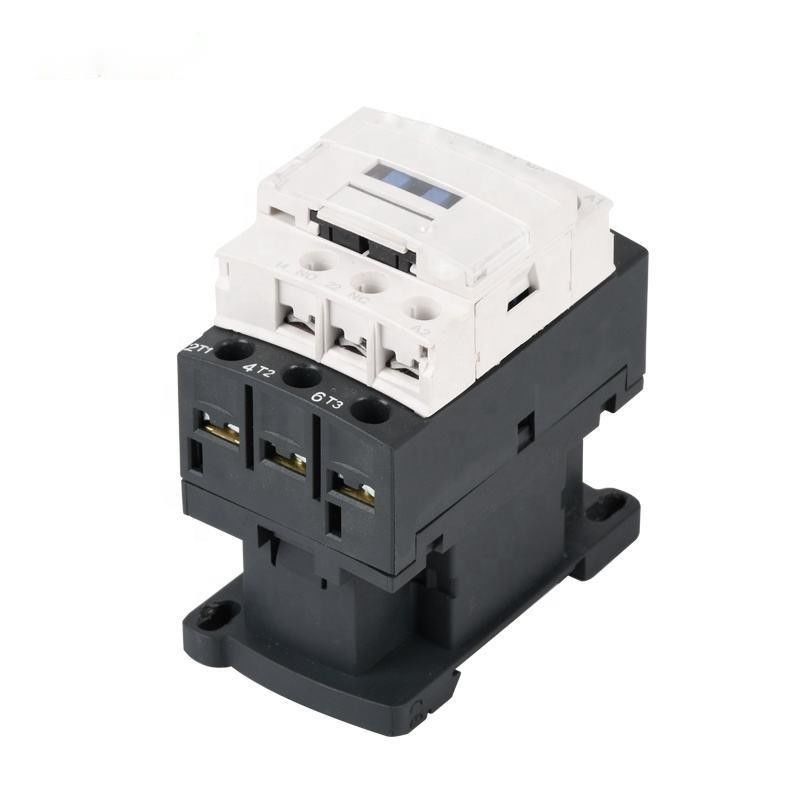

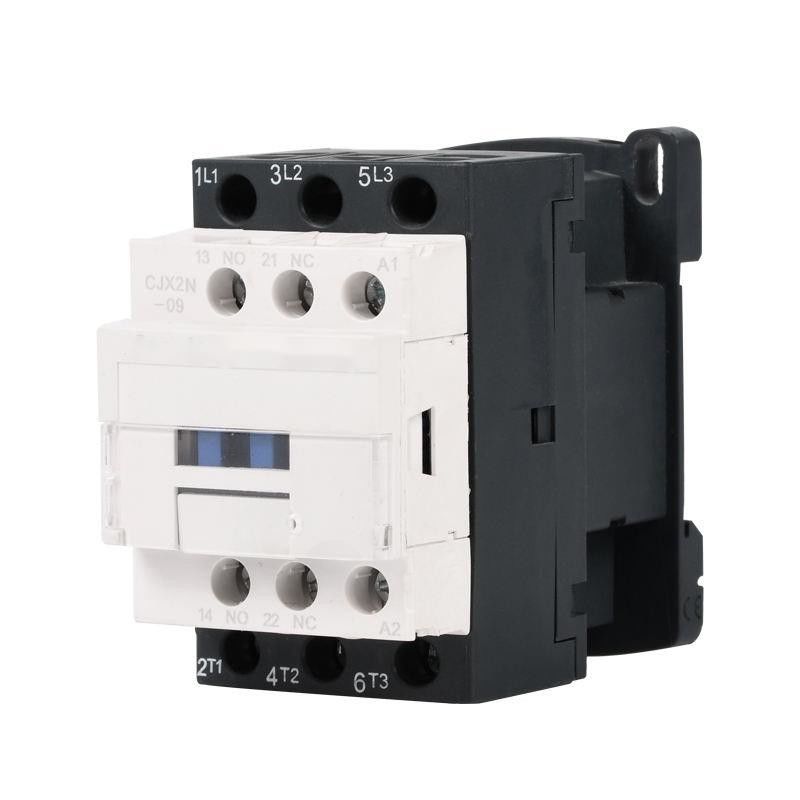

3P+NO+NC Manyetik Kontaktör D18 32A AC 220V 380V Motor Marş Kontaktörü
Başvuru:
SC1 serisi AC Kontaktör, 660V AC 50Hz veya 60Hz'e kadar anma gerilimi ve 60Hz'e kadar anma akımı olan devrelerde kullanılmaya uygundur.
95A, AC motoru yapmak, kırmak, sık sık çalıştırmak ve kontrol etmek için.Yardımcı kontak bloğu ile birlikte, zamanlayıcı gecikmesi
& makine kilitleme cihazı vb., gecikme kontaktörü, mekanik kilitleme kontaktörü, yıldız üçgen başlatıcı olur.İle
termal röle, elektromanyetik başlatıcıya birleştirilir.Kontaktör IEC 60947-4'e göre üretilmiştir.
Ana parametreler ve Teknik Performans:
| Tip | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Nominal ısıtma akımı (A) | 20 | 20 | 25 | 32 | 40 | ||
| Nominal yalıtım gerilimi (V) | 690 | ||||||
| Nominal darbe dayanım gerilimi (KV) | 6 | ||||||
| Anma yapma kapasitesi | 10 le | ||||||
| Nominal kesme kapasitesi | 8 le | ||||||
| Polonyalılar | 3 | ||||||
| Yardımcı kontak | 1NA + 1NK | ||||||
| Kısa süreli dayanma akımı (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Anma çalışma akımı (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| Faz 3'ün AC-3 kapasitesi sincap kafesli motor (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| Çalışma frekansı (kez/saat) | elektrik ömrü | 1200 | 600 | ||||
| mekanik ömür | 3600 | ||||||
| AC-3 Elektrik ömrü (10000/kez) | 100 | 100 | 100 | 100 | 80 | ||
| Mekanik ömür (10000/kez) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Donanımlı sigorta tipi | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Nominal kontrol besleme gerilimi Us(V) | 50/60Hz | 12～480 | |||||
| Çalışma aralığı | İçeri çekmek | (%85～%110)Us +40℃ | |||||
| serbest bırakma | (%20～75%)Biz -5℃ | ||||||
| Ac bobin ortalama gücü (VA) | Başlama | 70 | 110 | ||||
| tutmak | 8 | 11 | |||||
| Güç verimliliği sınıfı | 3. sınıf | ||||||
| Termal kayıp(W) | 2~3 | 3~4 | |||||
| Çalıştırma süresi(ms) | Kapat | 12～35 | |||||
| Kırmak | 5~20 | ||||||
| Ana devre kablolaması | soğuk olmayan esnek tel basma terminali (㎟) |
1 çubuk | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 çubuk | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| soğuk esnek tel basma terminali (㎟) |
1 çubuk | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 çubuk | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Sert tel (㎟) | 1 çubuk | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 çubuk | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Sabitleme vidası boyutu | M3.5 | M4 | |||||
| Sıkma sıkma torku (Nm) | 0.8 | 1.2 | |||||
| Kontrol döngüsü kablolaması | soğuk olmayan esnek tel basma terminali (㎟) |
1 çubuk | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 çubuk | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| soğuk esnek tel basma terminali (㎟) |
1 çubuk | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 çubuk | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Sert tel (㎟) | 1 çubuk | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 çubuk | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Sabitleme vidası boyutu | M3.5 | ||||||
| Sıkma sıkma torku (Nm) | 0.8 | ||||||
Kurulum boyutu:
| Tip | bir maksimum | B maks | Cmaks | a | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
